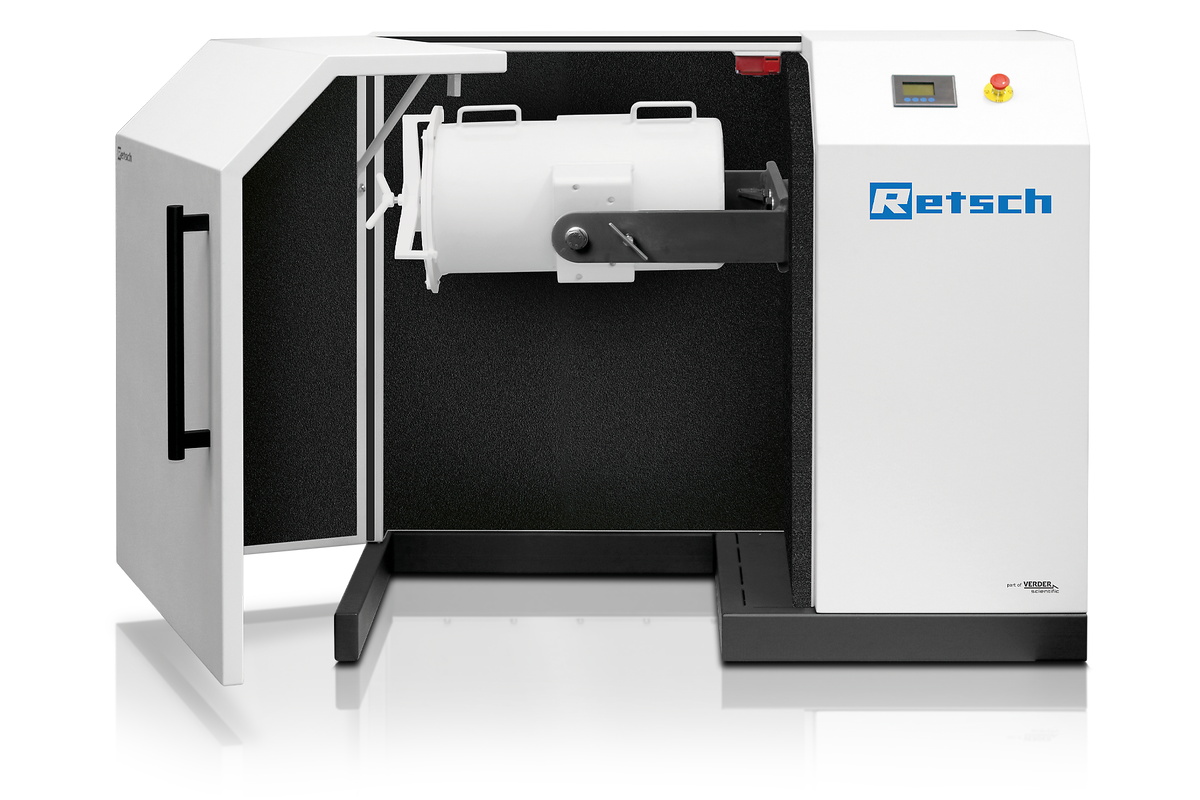

Młyn bębnowy TM 300

Młyn bębnowy TM 300 jest wykorzystywany do uzyskiwania granulatów i proszków w procesie mielenia na sucho lub mokro. Ten wszechstronny młyn może funkcjonować jako młyn kulowy lub prętowy - wszystko to poprzez zastosowanie odpowiedniego modułu. Aby proces mielenia był odpowiednio wydajny i skuteczny, konieczne jest użycie wystarczającej liczby kul lub prętów. W zależności od materiału próbki można uzyskać końcowe rozdrobnienie na poziomie nawet poniżej 20 mikrometrów. Młyn bębnowy składa się z motoreduktora zamontowanego na solidnej stalowej ramie, zestawu sit separacyjnych i zbiornika na próbkę. TM 300 posiada jarzm oraz mechanizm blokujący, który ułatwia dostęp do próbki. Czyszczenie jest wygodne dzięki szybko zwalnianemu mechanizmowi blokującemu, umożliwiającemu łatwe zdejmowanie pokrywy bębna. TM 300 obsługuje próbki o objętości do 20 litrów przez co znajduje zastosowanie jako młyn służący do przeskalowania procesu

Młyn bębnowy TM 300 Bezpieczna i wygodna obsługa

TM 300 wyróżnia się przyjaznymi dla użytkownika funkcjami. Mechanizm łatwego przechylania ułatwia szybkie i nieskomplikowane opróżnianie pojemnika do mielenia. Zdejmowany kolektor upraszcza proces pobierania próbek, dzięki czemu operatorzy mają wygodny dostęp do zebranych materiałów. Solidna osłona chroniąca przed hałasem sprawia, że środowisko pracy jest cichsze i bardziej komfortowe. TM 300 jest wyposażony w wyłącznik awaryjny, pozwalający na szybkie i niezawodne zatrzymanie procesu mielenia w przypadku nieprzewidzianych okoliczności, co dodatkowo podkreśla nasze zaangażowanie w bezpieczeństwo użytkownika.

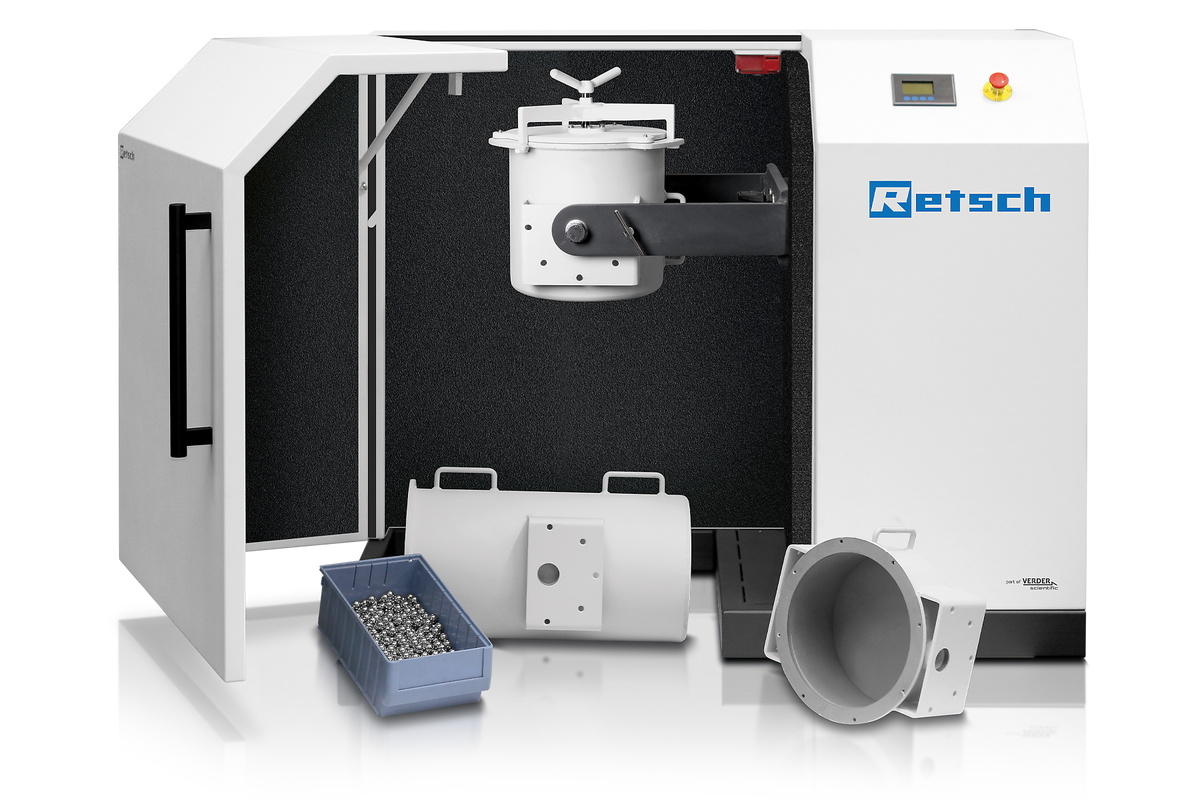

The redesigned drums and drum covers of the TM 300 feature improved handling, allowing the lid to be secured with just one screw for a perfect seal, even during wet grinding.

Ustawianie parametrów

Parametry procesu, takie jak czas mielenia lub start/stop, można wygodnie ustawić za pomocą dużego wyświetlacza wbudowanego w młyn TM 300. Ustawienia obejmują:

• Prędkość regulowaną w zakresie 1 do 80 obr/min
• Czas mielenia do maksymalnie 99:59:59 h:min:s
• Kierunek obrotów, np. w celu uniknięcia spiekania się próbki
• Programowane interwały i przerwy w mieleniu w przypadku próbek wrażliwych termicznie
• Funkcja opóźnionego startu

Młyn bębnowy TM 300 Poziom napełnienia bębna z kulami lub prętami

Maksymalny rozmiar podawanej próbki zależy od jej właściwości takich jak twardość i odporność na kruszenie. Dla młyna TM 300 idealny rozmiar cząstek to około 5 mm. Większe rozmiary są dopuszczalne, ale nie powinny przekraczać 15 mm. W przypadku grudek próbki, które bardzo łatwo się rozpadają lub w przypadku materiałów, dla który nastąpił efekt aglomeracji, dopuszczalna jest wielkość cząstek między 20 a 30 mm. W przypadku takich łatwych do rozdrobnienia próbek poziom napełnienia można zwiększyć do 20 litrów.

W przypadku zastosowania specjalnych bębnów ze stali nierdzewnej 1.4404 o rozmiarach 21,7 / 10 / 5 l. wraz z kulami mielącymi ze stali 1.4404, w młynie TM 300 możliwe jest prowadzenie rozdrabniania na mokro. Całkowita objętość wsadu w przypadku mielenia na mokro może przekraczać zalecaną ilość dla mielenia na sucho. Pomocne może być użycie dużej liczby kul o małej średnicy w celu zwiększenia tarcia.

Młyn bębnowy TM 300 Special Application: Test Indeksu Bond'a

Innym obszarem zastosowania TM 300 jest wyznaczanie indeksu mielności Bond'a. Parametr ten jest wykorzystywany do oceny wydajności mielenia i obliczania niezbędnej mocy przy wyborze lub projektowaniu przemysłowych urządzeń rozdrabniających. Precyzyjne określenie BWI ma kluczowe znaczenie dla dokładnego zaprojektowania i oszacowania kosztów związanych z procesem rozdrabniania w branżach takich jak cement, górnictwo czy hutnictwo. W procesie tym można wykorzystać zarówno młyn kulowy, jak i młyna z modułem prętowym. Do symulacji zamkniętego obiegu mielenia wymagane jest co najmniej 15-20 kg próbki materiału.

Moduł prętowy

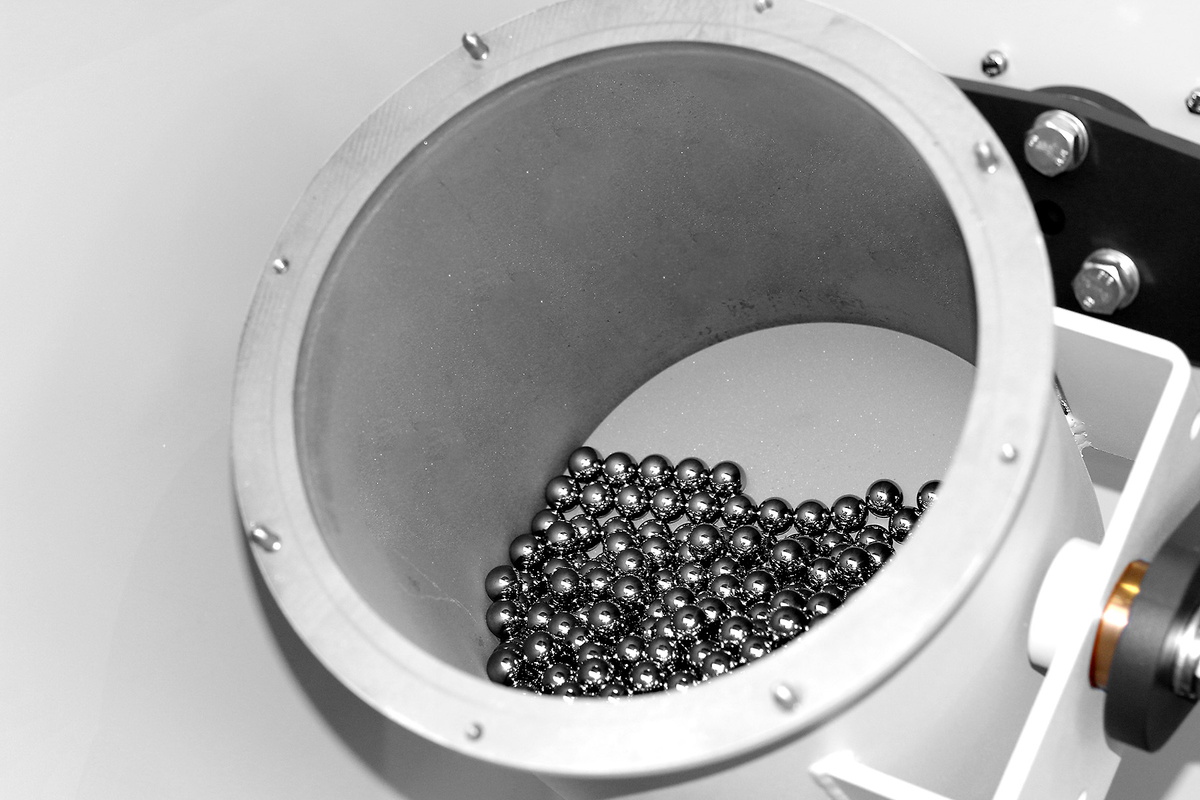

Wskaźnik pracy młyna kulowego (BWI) jest stosowany dla zakresu od 2,1 mm do 100 µm. Próbka musi zostać wstępnie rozdrobniona do rozmiarów cząstek określonych poniżej.

• Minerały: < 3,35 mm po przesianiu
• Odwierty (rdzenie): < 3,35 mm po przesianiu
• Połówki odwiertów (rdzeni): < 3,35 mm po przesianiu

Optymalna liczba kul mielących wynosi 285. Ponieważ średnice kul zmieniają się ze względu na zużycie, ogólna liczba powinna być od czasu do czasu dostosowywana, tak by zapewnić całkowitą masę na poziomie 20 125 gramów. Bęben do młyna do wyznaczania indeksu mielności Bond'a ma wymiary 12'' x 12'' i zaokrąglone wnętrze.

Moduł prętowy

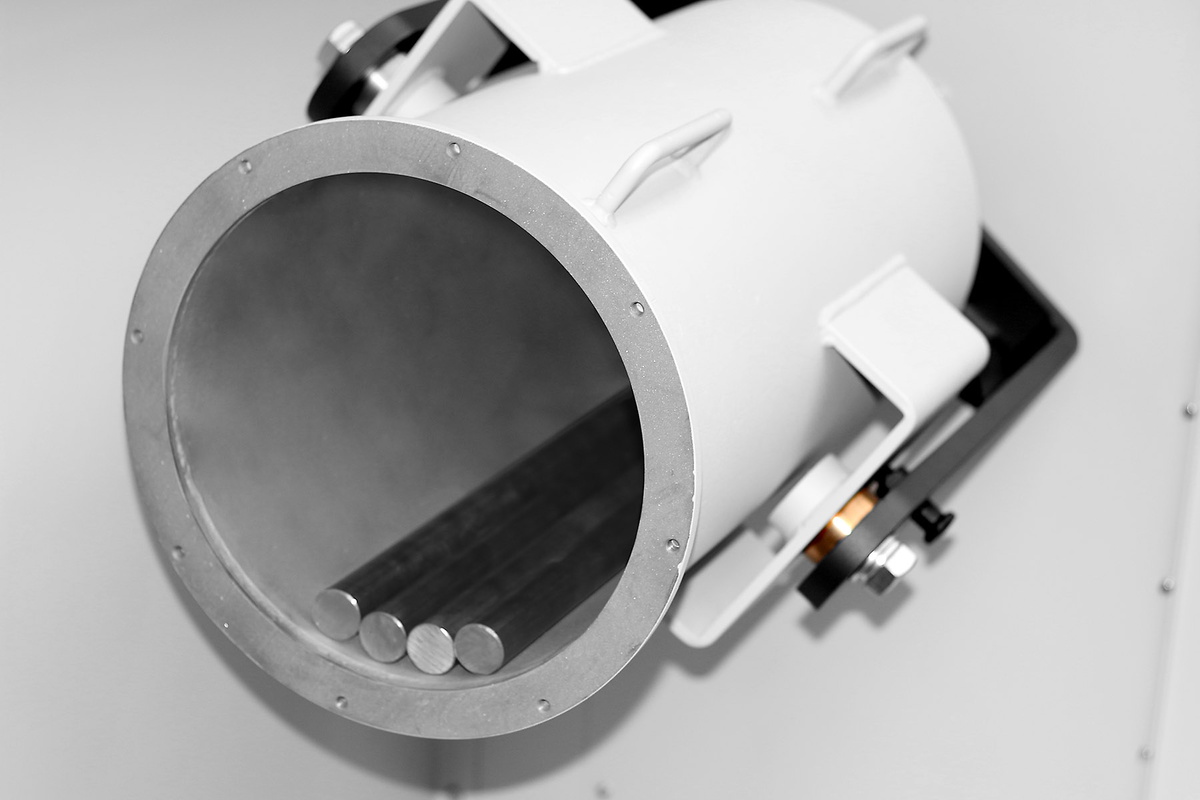

Wskaźnik pracy młyna prętowego (RWI) służy do określania wielkości cząstek w zakresie od 25 mm do 2,1 mm. Próbka musi zostać wstępnie rozdrobniona do rozmiarów cząstek określonych poniżej.

• Minerały: < 12,50 mm po przesianiu
• Odwierty (rdzenie): < 12,50 mm po przesianiu
• Połówki odwiertów (rdzeni): < 12,50 mm po przesianiu

Bęben do wyznaczania indeksu mielności Bond'a w młynie prętowym ma wymiary 12″ x 24″ i wnętrze o profilu falistym.
