Młyn planetarno-kulowy PM 200

Planetarny młyn kulowy PM 200 to mocny stołowy młyn dwustanowiskowy współpracujący z naczyniami mielący o pojemnościach nominalnych od 12 ml do 125 ml.

Niezwykle duże siły odśrodkowe występujące w planetarnych młynach kulowych powodują, że do próbki dostarczana jest ogromna energia gwarantująca głębokie rozdrobnienie w krótkim czasie.

Młyn PM 200 można znaleźć praktycznie we wszystkich gałęziach przemysłu, w których kontrola jakości stawia wysokie wymagania dotyczące szybkości, czystości, stopnia rozdrobnienia oraz powtarzalności.

Młyn idealnie sprawdza się w zastosowaniach badawczych, takich jak mechanochemia (synteza mechaniczna, stopowanie mechaniczne czy mechanochemiczna aktywacja katalizatorów), a także ultra głębokiego rozdrabniania koloidów do skali nano czy też rutynowych zadań np. mieszania czy homogenizacji miękkich, twardych, kruchych oraz włóknistych produktów.

Dwa stanowiska do standardowych zastosowań

Maks. prędkość 650 obr/min
Wielkość wejściowa do 10 mm i rozdrobnienie końcowe 0,1 µm
2 stanowiska na naczynia od 12 ml do 125 ml, naczynia 12 i 25 ml mogą być piętrowane (dwa naczynia jednocześnie)
GrindControl do pomiaru temperatury i ciśnienia we wnętrzu naczynia mielącego.
Pokrywki z zaworami do kontrolowania atmosfery wewnątrz naczynia
Pamięć programów i cykli, 5 różnych materiałów naczyń do mielenia na sucho i na mokro

Szybki i mocny

Bezstratne rozdrabnianie do poziomu submikronowego
Mielenie na mokro pozwala uzyskać cząstki wielkości rzędu nanometrów (<100 nm)
Regulowana prędkość od 100 do 650 obr/min,
stosunek prędkości 1:-2
Mielenie z przyśpieszeniem do 33,3 x przyśpieszenie ziemski
Mielenie porcjami maksymalnie 2 x 50 ml próbki
Szeroki wybór materiałów do mielenia bez kontaminacji

Młyn planetarno-kulowy PM 200 Powtarzalność, bezpieczeństwo i łatwa obsługa

Powtarzalne rezultaty dzięki kontroli prędkości
Łatwe i szybkie mocowanie naczyń mielących
System Safety Slider zapobiega uruchomieniu urządzenia bez właściwie zamocowanych naczyń
Doskonała stabilność na stole dzięki technologii FFCS
Innowacyjna przeciwwaga i czujnik równowagi z myślą o pracy bez nadzoru

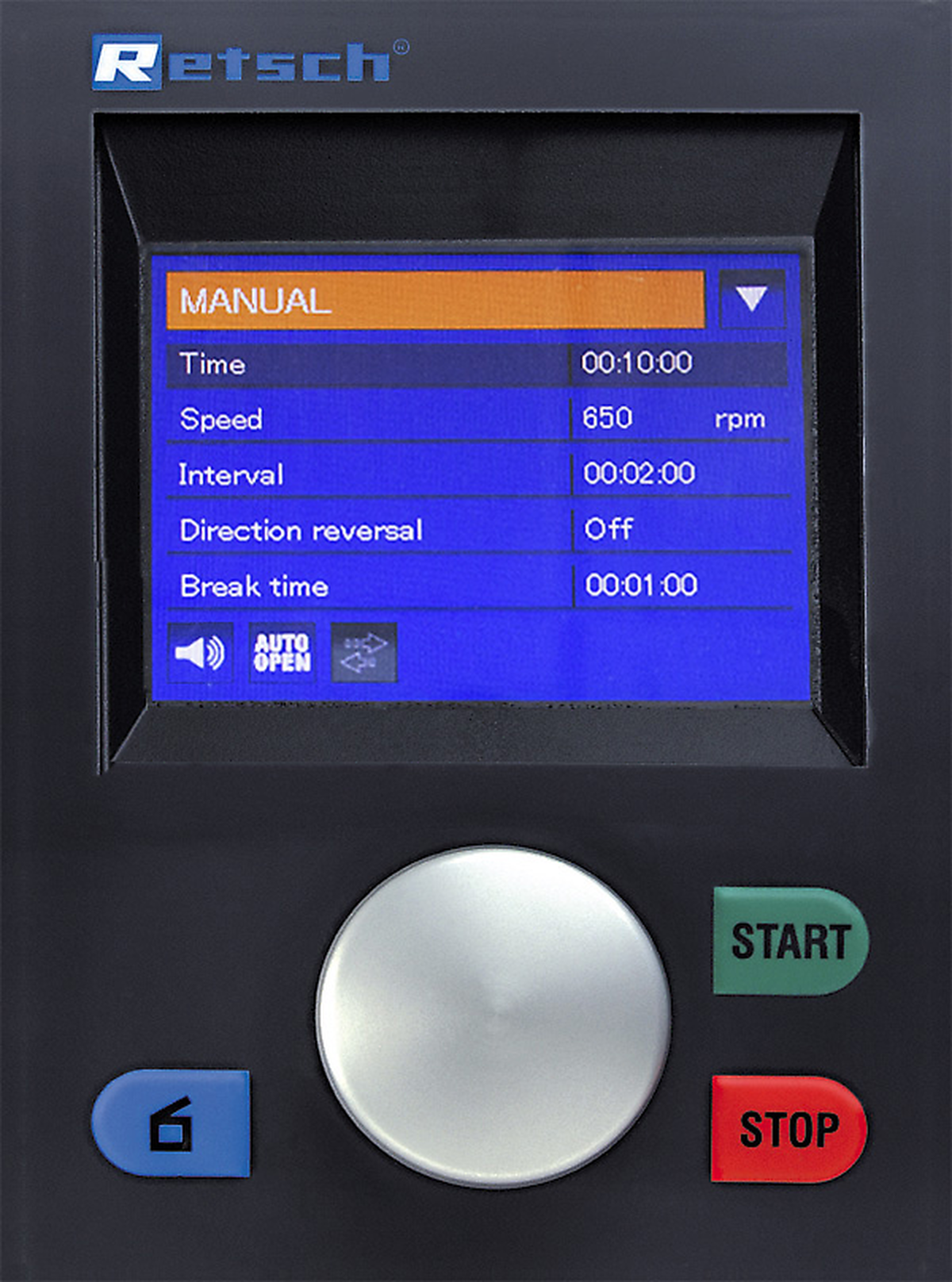

Wygodne wprowadzanie parametrów poprzez wyświetlacz oraz 1 klawisz sterujacy
Automatyczna wentylacja komory mielenia
Pamięć 10 programów mielenia, programowany czas startu
Podtrzymanie na wypadek awarii zasilania pozwala na zachowanie pozostałego czasu procesu

Ustawienia i opcje

Możliwe mielenie na sucho i na mokro
Odpowiedni do długiego mielenia, maks. 99:59:59 h
Praca z interwałami pozwala na wprowadzenie przerw na chłodzenie
Zmiana kierunku obrotów pomaga zminimalizować efekt zbrylania się próbki

Wygodne wprowadzanie parametrów poprzez wyświetlacz oraz 1 klawisz sterujacy

Najlepsza alternatywa dla planetarnego młyna kulowego Retsch? Młyn miksujący Retsch.

Korzystaj z wyjątkowo ergonomicznej obsługi, osiągając to samo rozdrobnienie aż do poziomu nanometrów.

MM 500 control

MM 500 nano

Młyn planetarno-kulowy PM 200 Przede wszystkim bezpieczeństwo: Mocowanie naczyń

Obsługa planetarnych młynów kulowych RETSCH jest wyjątkowo bezpieczna. Wyposażone są one w system Safety Slider, który gwarantuje, że młyn można uruchomić dopiero po bezpiecznym zamocowaniu naczyń mielących. Samoczynnie działająca blokada zapewnia, że naczynie osadzone jest właściwie i bezpiecznie. Ten sprawdzony mechaniczny system bezpieczeństwa jest mniej awaryjny i bardziej niezawodny niż rozwiązania oparte o czujniki elektroniczne. Poza tym w razie awarii systemu użytkownik wciąż ma pełen dostęp do naczyń mielących, co jest niemożliwe w przypadku zabezpieczeń elektronicznych.

Safety Slider Młyn planetarno-kulowy PM 100

Kliknij by obejrzeć film

Młyn planetarno-kulowy PM 200 Mielenie na mokro oraz do poziomu nano z młynem PM 200

Mielenie na mokro pozwala na uzyskanie rozdrobnienia poniżej 5 µm. Małe cząstki mają tendencję do gromadzenia na powierzchni ładunków elektrycznych, co prowadzi do aglomeracji i uniemożliwia mielenie na sucho. Dodanie cieczy lub dyspergatora pozwala na utrzymanie cząstek odseparowanych od siebie.

Uzyskanie bardzo drobnych cząstek na poziomie 100 nm lub nawet mniejszych (mielenie nano) metodą mielenia na mokro wymaga zastosowania zjawiska tarcia w stopniu większym niż zjawiska rozbijania. Osiąga się to poprzez użycie dużej ilości małych kul mielących, przez co powierzchnia trąca jest bardzo duża. Idealne wypełnienie naczynia drobnymi kulami wynosi w takim przypadku ok. 60%. Obejrzyj wideo, aby dowiedzieć się więcej na temat napełniania naczynia, mielenia na mokro oraz odzyskiwania próbki.

Kliknij by obejrzeć film

^{Wideo prezentuje mielenie na mokro w planetarnym młynie kulowym PM 100.}

Wykres przestawia efekty mielenie tytanianu baru przy prędkości 500 obr/min w młynie PM 200. Po 5 godzinach rozdrabniania w mieszaninie heptanu i kwasu oleinowego z użyciem kul mielących o średnicy 0,5 mm, wartość D90 oryginalnej próbki zmniejszyła się z 15 µm do 95 nm.

^{Mielenie tytanianu baru w mieszaninie heptanu i kwasu oleinowego za pomocą kul o średnicy 0,5 mm.
Niebieska krzywa: oryginalna próbka; krzywa zielona : próbka po 5 godzinach rozdrabniania.}

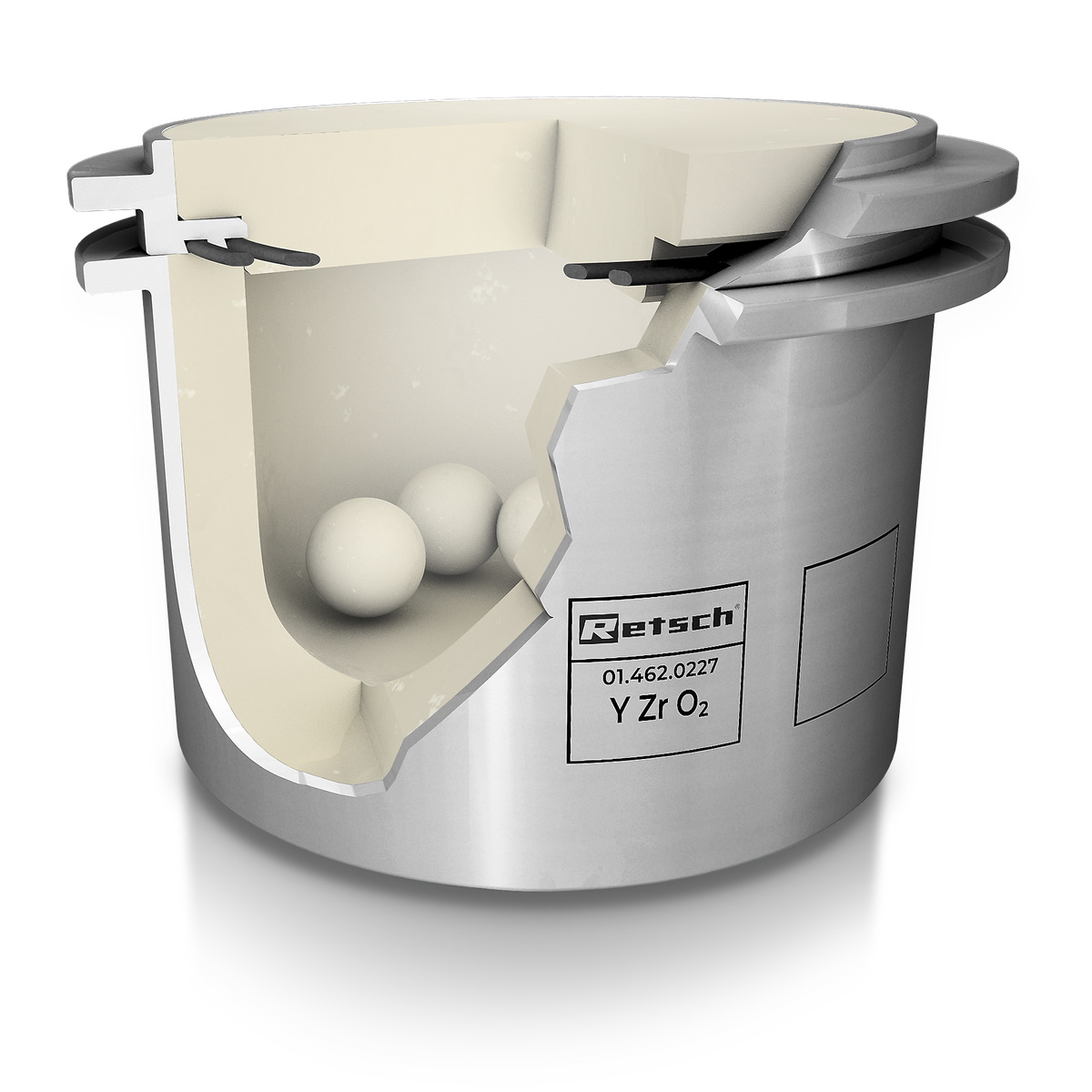

Młyn planetarno-kulowy PM 200 Naczynia mielące EasyFit zapewniające doskonałe rezultaty mielenia

Wydajność i wynik przygotowania próbki zależą również od wyboru naczynia mielącego oraz kul. Seria naczyń EasyFit została specjalnie zaprojektowana do ekstremalnych warunków pracy, takich jak długotrwałe mielenie, nawet przy maksymalnej prędkości 800 obr/min, mielenie na mokro, wysokie obciążenia mechaniczne i maksymalne prędkości, a także do mechanicznego stopowania. Ta linia naczyń pasuje do wszystkich planetarnych młynów kulowych RETSCH.

Nowa seria naczyń mielących EasyFit posiada od spodu naczyń o pojemności 50-500 ml mechanizm o nazwie Advanced Anti-Twist (AAT). Gwarantuje to, że naczynia są dobrze zamocowane bez ryzyka obracania się wokół własnej osi, nawet przy dużej prędkości, co znacznie zmniejsza zużywanie się tych naczyń. Bezpieczne mocowanie naczyń jest teraz znacznie łatwiejsze: aby znaleźć prawidłową pozycję, wymagany jest obrót o maksymalnie 60°.

Wymiary naczyń EasyFit o pojemnościach 50 ml i 250 ml w zestawieniu z poprzednimi naczyniami "comfort" zostały zwiększone w zakresie średnicy i zmniejszone jeśli chodzi o wysokość. Zapewnia to dwie korzyści: lepsze wyniki mielenia oraz wymienne pokrywki - teraz wystarczą tylko rodzaje pokrywek do pełnego zakresu obejmującego na ten moment siedem wielkości naczyń

Kategorie średnic:

Średnica 1: naczynia mielące 12 ml i 25 ml
Średnica 2: naczynia mielące 50 ml, 80 ml i 125 ml

.

Dostępne wielkości naczyń: 12 ml / 25 ml / 50 ml / 80 ml / 125 ml
Innowacyjna funkcja Advanced Anti-Twist (AAT) zapewnia bezpieczne dopasowanie naczyń mielących.
Wysoka elastyczność dzięki możliwości dopasowania trzech rozmiarów pokrywek do wszystkich siedmiu wielkości naczyń mielących
Uszczelnienie typu o-ring zapobiega wydostawaniu się materiału z naczynia mielącego
Naczynia i kule dostępne w 5 wersjach materiałowych: hartowana stal nierdzewna, węglik wolframu, agat, korund, tlenek cyrkonu.
Korpus ochronny ze stali nierdzewnej do naczyń mielących z agatu, korundu, tlenku cyrkonu i węglika wolframu
Rowek pomiędzy naczyniem a pokrywką pozwala na łatwe otwarcie naczynia np. z pomocą szpatułki, jeśli w naczyniu wystąpi efekt podciśnienia

Naczynia mielące EasyFit zapewniające doskonałe rezultaty mielenia - Planetarny młyn kulowy PM 300

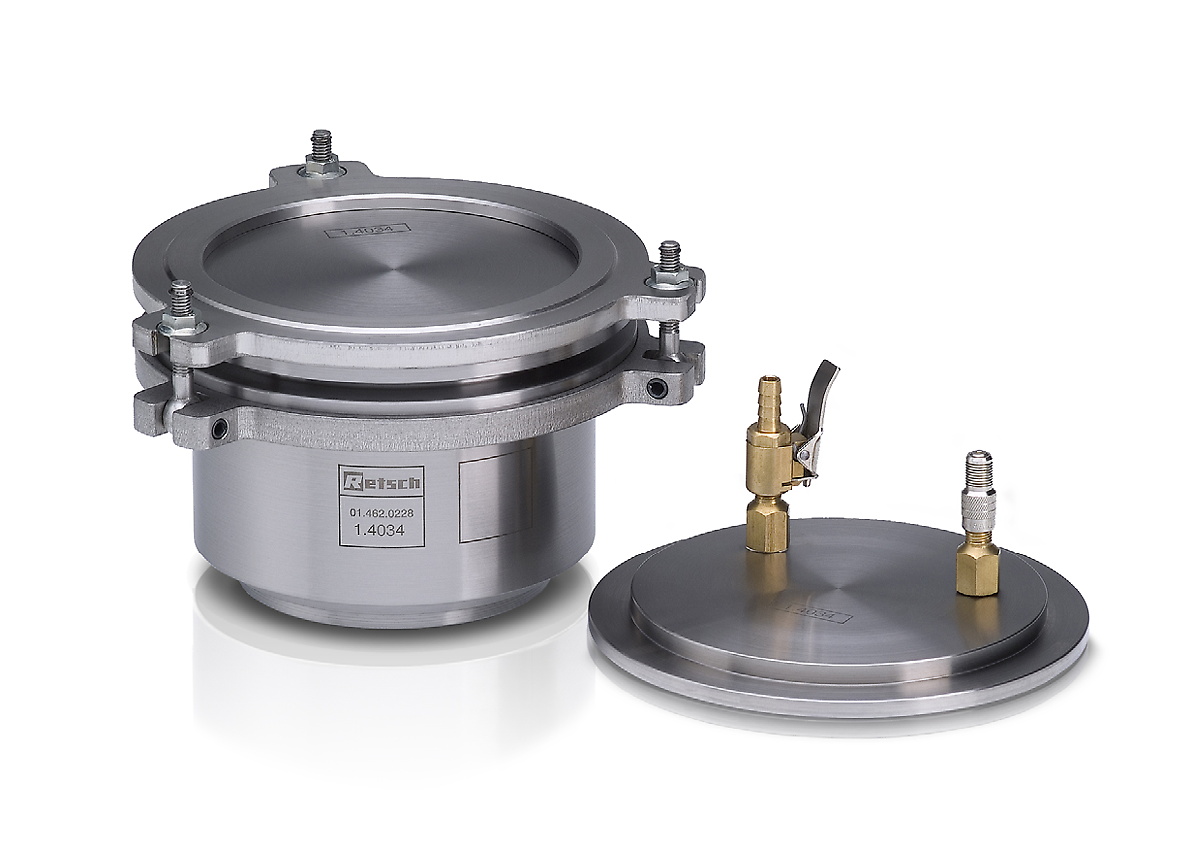

Naczynia i pokrywy do aplikacji specjalnych

W przypadku mielenia koloidalnego lub na mokro zaleca się stosowanie naczynia ze specjalnym systemem zamykania
Specjalny system zamykania zaprojektowano z myślą o ergonomicznej obsłudze
Pokrywy z zaworami przeznaczone są do mielenia w atmosferze obojętnej, np. gdy tlen może wpływać na proces mielenia lub syntezy mechanicznej. Pokrywy umożliwiają wprowadzenie do naczynia gazów takich jak argon czy azot.

.

Naczynia i pokrywy do aplikacji specjalnych - Planetarny młyn kulowy PM 300 — Aeriation lid

Młyn planetarno-kulowy PM 200 Rekomendowane wypełnienie naczyń

Aby uzyskać optymalne wyniki mielenia, wielkość naczynia powinna być dostosowana do ilości mielonej próbki. Najlepiej, gdy kule mielące są 3 razy większe niż największy ziarno w próbce. Pamiętając o tej zasadzie, należy dobrać ilość kul do objętości naczynia posługując się poniższą tabelą. Dla przykładu, aby rozdrobnić 50 ml próbki składającej się z cząstek o wielkości 3 mm, zaleca się użycie naczynia o pojemności 125 ml oraz kul mielących o średnicy co najmniej 10 mm lub większych. Zgodnie z tabelą potrzebne będzie 30 kul.

Nominalna objętość naczynia mielącego	Ilość próbki	Maks. wielkość wejściowa	Rekomendowana ilość kul (szt.)
Nominalna objętość naczynia mielącego	Ilość próbki	Maks. wielkość wejściowa	Ø 5 mm	Ø 7 mm	Ø 10 mm	Ø 15 mm	Ø 20 mm	Ø 30 mm
12 ml	do ≤5 ml	<1 mm	50	15	5	-	-	-
25 ml	do ≤10 ml	<1 mm	95 – 100	25 – 30	10	-	-	-
50 ml	5 – 20 ml	<3 mm	200	50 – 70	20	7	3 – 4	-
80 ml	10 – 35 ml	<4 mm	250 – 330	70 – 120	30 - 40	12	5	-
125 ml	15 – 50 ml	<4 mm	500	110 – 180	50 – 60	18	7	-
250 ml	25 – 120 ml	<6 mm	1100 – 1200	220 – 350	100 – 120	35 – 45	15	5
500 ml	75 – 220 ml	<10 mm	2000	440 – 700	200 – 230	70	25	8

Tabela pokazuje rekomendowane ilości różnej wielkości kul (w sztukach) w odniesieniu do objętości naczynia, ilości próbki oraz maksymalnej wielkości ziarna.

Młyn planetarno-kulowy PM 200 Typowe materiały próbek

Planetarne młyny kulowe RETSCH doskonale nadają się do rozdrabniania m.in. stopów, bentonitu, kości, włókien węglowych, katalizatorów, celulozy, klinkieru cementowego, ceramiki, węgla drzewnego, produktów chemicznych, minerałów ilastych, węgla, koksu, kompostu, betonu, złomu elektronicznego, włókna, szkła, gipsu, włosów, hydroksyapatytu, rud żelaza, kaolinu, wapieni, tlenków metali, minerałów, rud, farb i lakierów, papieru, pigmentów, materiałów roślinnych, polimerów, kwarcu, nasion, kamieni półszlachetnych, osadów ściekowych, żużlu, gleby, tkanek, tytoniu, próbek odpadów, drewna itp.

Średnio twarde: biomasa

35 g próbki
naczynia 125 ml ze stali nierdzewnej
7 szt. kul 20 mm ze stali nierdzewnej
15 min przy 500 obr/min

Kruche: siarczek cyny

52 g próbki
naczynia 125 ml z agatu
50 szt. kul 10 mm z agatu
60 min przy 550 obr/min
interwały 10 min ze zmianą kierunku obrotów

Włókniste: słoma

7 g próbki
naczynia 125 ml z tlenku cyrkonu
50 szt. kul 10 mm z tlenku cyrkonu
40 min przy 300 obr/min
interwały 10 min ze zmianą kierunku obrotów

Twarde: naturalne skały

60 g próbki
naczynia 125 ml ze stali nierdzewnej
7 szt. kul 20 mm ze stali nierdzewnej
10 min przy 420 obr/min

Aby znaleźć najlepsze rozwiązanie dla swojego zadania analitycznego, odwiedź naszą bazę danych o aplikacjach

Baza Aplikacji

.

Citations

Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.

Powered by Bioz See more details on Bioz

Młyn planetarno-kulowy PM 200 Dane techniczne

Aplikacje	pulweryzacja, mieszanie, homogenizacja, mielenie koloidalne, stopowanie mechaniczne, synteza mechaniczna, nanomielenie
Pola zastosowań	biologia, chemia, geologia / metalurgia, inżynieria / elektronika, materiały budowlane, medycyna / farmacja, ochrona środowiska / recycling, rolnictwo, szkło / ceramika
Materiał wejściowy	miękkie, twarde, kruche, włókniste - na mokro lub sucho
Zasada działania	nacisk, tarcie
Wielkość wejściowa*	< 4 mm
Rozdrobnienie końcowe*	< 1 µm, dla mielenia koloidalnego < 0.1 µm
wielkość wej. / ilość materiału*	max. 2 x 50 ml
Liczba stanowisk	2
Stosunek prędkości	1 : -2
Prędkość obrotowa koła słonecznego	100 - 650 obr/min
Efektywna średnica koła slonecznego	157 mm
Przyspieszenie	37.1 g
Rodzaje naczyń mielących	EasyFit, optional areation covers, safety closure devices
Wykonanie materiałowe elementów rozdrabniających	utwardzana stal, stal nierdzewna, węglik wolframu, agat, spiekany korund, azotek krzemu, tlenek cyrkonu
Wielkości naczyń mielących	12 ml / 25 ml / 50 ml / 80 ml / 125 ml
Stackable grinding jars	12 ml / 25 ml
Ustawienie czasu mielenia	cyfrowo, 00:00:01 do 99:59:59
Praca z interwałem	tak, ze zmianą kierunku obrotów
Czas interwału	00:00:01 do 99:59:59
Czas przerwy	00:00:01 do 99:59:59
Unikalne cechy	10
System pomiaru energii dostarczonej	Tak
Interfejs	RS 232 / RS 485
Napęd	silnik asynchroniczny 3 fazowy z falownikiem
Moc napędu	750 W
Dane elektryczne	różne napięcia zasilania
Podłączenie do sieci	1-fazowa
Stopień ochronny	IP 30
Pobór mocy	~ 1250 W (VA)
W x H x D w pozycji zamkniętej	640 x 480 (780) x 420 mm
Waga netto	~ 76 kg
Normy / Standardy	CE
Patent / Wzór użytkowy	SafetySlider (DE 202008008473)

*w zależności od materiału wejściowego oraz konfiguracji/ustawień urządzenia

Młyn planetarno-kulowy PM 200 Zasada działania

Naczynia mielące ustawione są mimośrodowo na kole słonecznym planetarnego młyna kulowego. Kierunek ruchu koła słonecznego jest przeciwny do kierunku obrotu naczyń mielących w stosunku 1:-2. Kule mielące umieszczone w naczyniach poruszają się na skutek połączenia ruchu obrotowego oraz tzw. sił Coriolisa. Różnica prędkości pomiędzy kulami a naczyniami powoduje współdziałanie sił tarcia i uderzenia, co wyzwala duże energie dynamiczne. Współdziałanie tych sił sprawia, że w planetarnym młynie kulowym następuje bardzo efektywne i głębokie rozdrabnianie.
