Młyn miksujący MM 400 to prawdziwie wielozadaniowe urządzenie przeznaczone do mielenia na sucho, mokro i kriogenicznie małych objętości do 2 x 20 ml. Miesza i homogenizuje proszki i zawiesiny z częstotliwością 30 Hz w ciągu kilku sekund - jest przy tym niezrównanie szybki i łatwy w obsłudze. To kompaktowe urządzenie stołowe nadaje się do klasycznych procesów homogenizacji, jak również do rozbijania komórek biologicznych w celu ekstrakcji DNA/RNA i białek. Długi czas pracy wynoszący nawet do 99 godzin sprawia, że MM 400 idealnie nadaje się do zastosowań badawczych, na przykład w mechanochemii. Jeśli chodzi o wydajność i elastyczność tego młyna, nie ma na rynku odpowiednika tej technologii.
Być może zainteresują Cię również modele młynów miksujących MM 500 nano i MM 500 vario, które działają na tej samej zasadzie, ale przy częstotliwości 35 Hz, przez co zapewniają znacznie większą wydajność. Dla zastosowań wymagających chłodzenia lub ogrzewania próbki, doskonałym wyborem będzie młyn miksujący MM 500 control. Każdy młyn miksujący RETSCH ma swoje specyficzne zastosowanie.
"We use the MM 400 to homogenize muscle, skin, liver, whole invertebrate samples prior to stable isotope and fatty acid analysis. It's fast and does a consistently thorough job of homogenizing samples. The machine has been heavily used with no mechanical issues."
Bruno Rosenberg
Fisheries and Oceans Canada
"Great for homogenous powdering of tissue samples whilst frozen"
Kristen Cooke
University of Sydney
"Perfect for preparing soil and plant material for isotope analysis."
David Mitchem
Virginia Tech
"The world's most effective instrument in medical technology. "
Muhammad Naveed
First Global Link
"I am happy to use MM 400 for my live laboratory. It would be specified as a standard machine for XRF marketplaces. "
Gye Ryoung Lee
Gachon University
"As always, excellent machine, easy to operate and user friendly. Fast milling to desired particulate size."
Hanna Kaliada
Vivex Biologics, Inc.
"This is the best ball mill I have ever used. Very easy to operate and handle."
Xinle Li
Clark Atlanta University
"I have used this machine in IISER Kolkata, India. It's very efficient, handy and convenient. It's worth buying it."
Surojit Bhunia
Northwestern University
W procesie zaczynającym się pobraniem próbki a kończącym jej analizą kluczowe znaczenie ma powtarzalność. Sprzęt laboratoryjny, który może być skalibrowany, gwarantuje powtarzalność wyników z minimalnym odchyleniem standardowym. Jest to szczególnie przydatne przy porównywaniu wyników uzyskanych w różnych miejscach. MM 400 jest pierwszym młynkiem laboratoryjnym, który może być kalibrowany. RETSCH wstępnie kalibruje czas i częstotliwość pracy młynka oraz oferuje regularną usługę kalibracji, aby zapewnić powtarzalność procesów mielenia. Funkcja ta jest szczególnie przydatna dla
Reproducibility is a fundamental principle of scientific research and is essential for ensuring the credibility and reliability of scientific findings. The Mixer Mill MM 400 was tested regarding the reproducibility within a mechanochemical reaction, and it could be proven that it provides excellent reproducibility during several repetitions, for both clamping positions, and also between different devices. [1]
Minor variations of the frequency from 30 Hz to 29 Hz or 28 Hz have an influence on the yield of the reaction. It is of fundamental interest that the mixer mill maintains a set value, e.g. 30 Hz, and does not deviate from it. A premise which is fulfilled by the MM 400 which comes with a calibration certificate.
The mechanochemical reaction γ-Al2O3 + ZnO -> ZnAl2O4 was conducted for 30 min using 25 ml grinding jars, 2 x 15 mm grinding balls, 1 g educts, at 28 Hz, 29 Hz and 30 Hz five times in a row. The comparison between left and right clamping station showed highly reproducible results, also the comparison between the 5 trials.

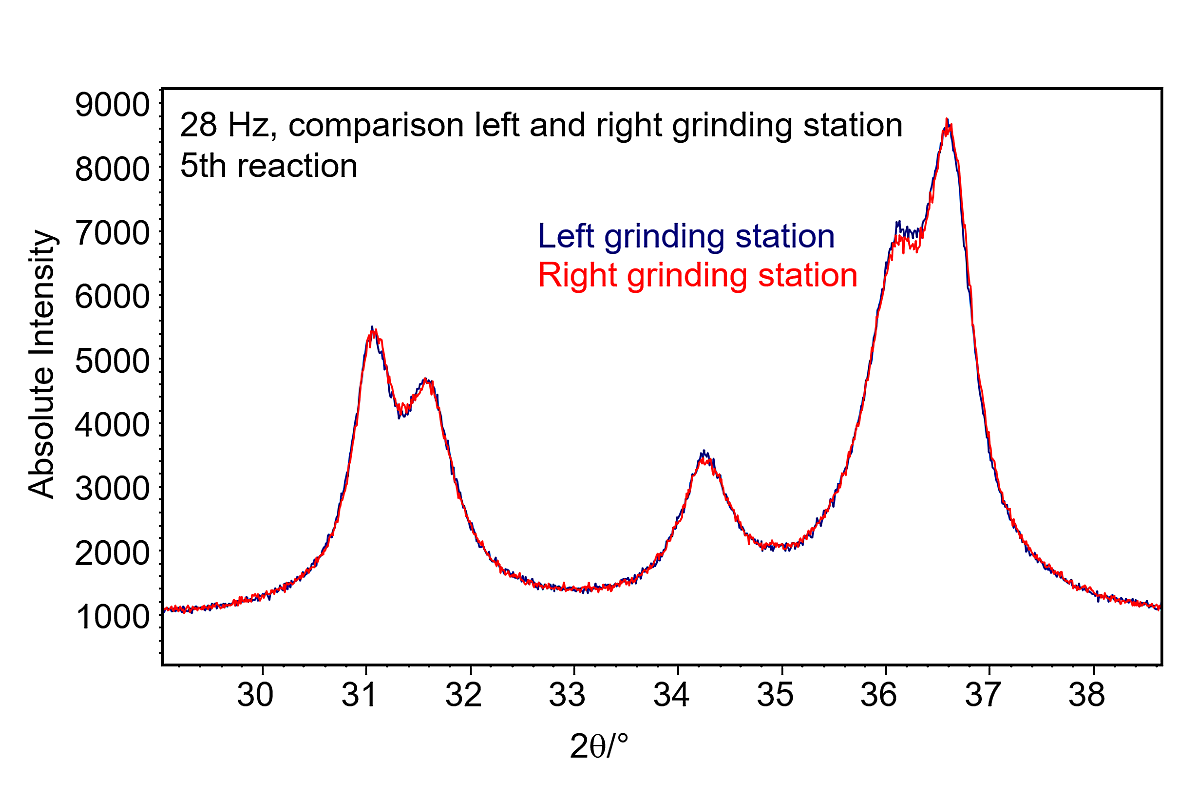

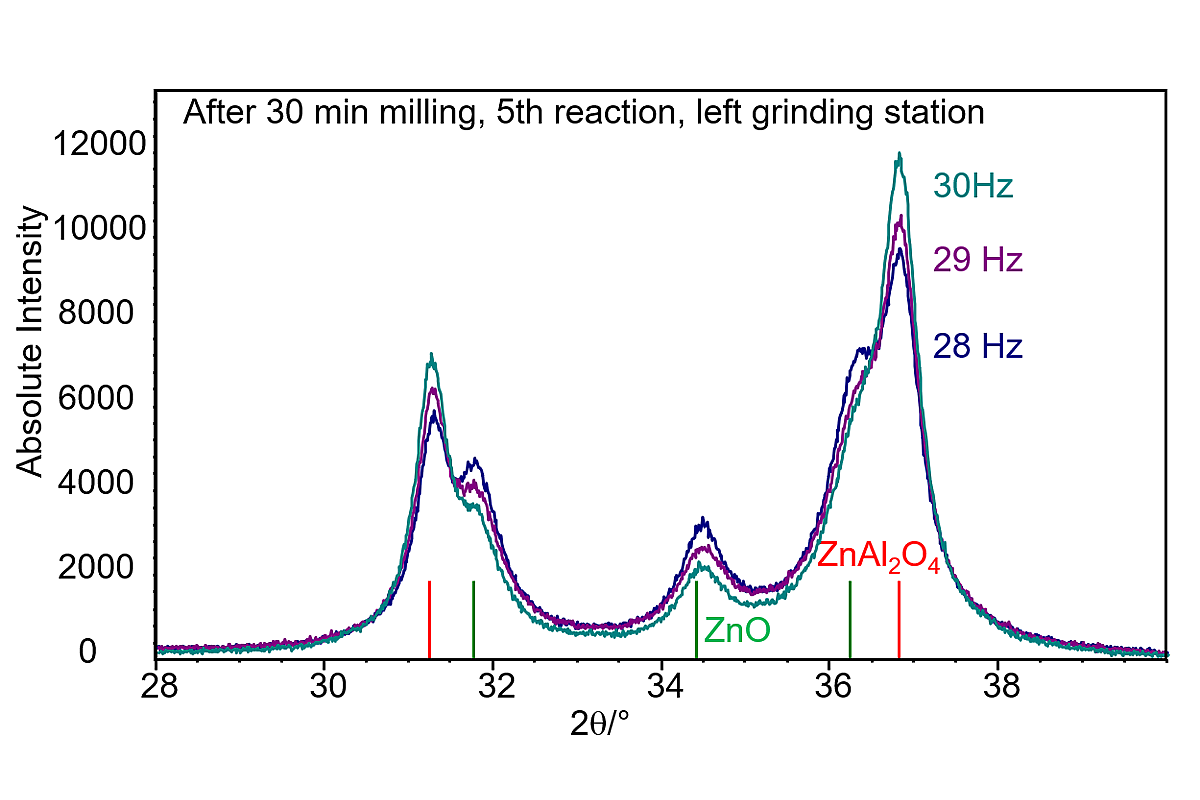

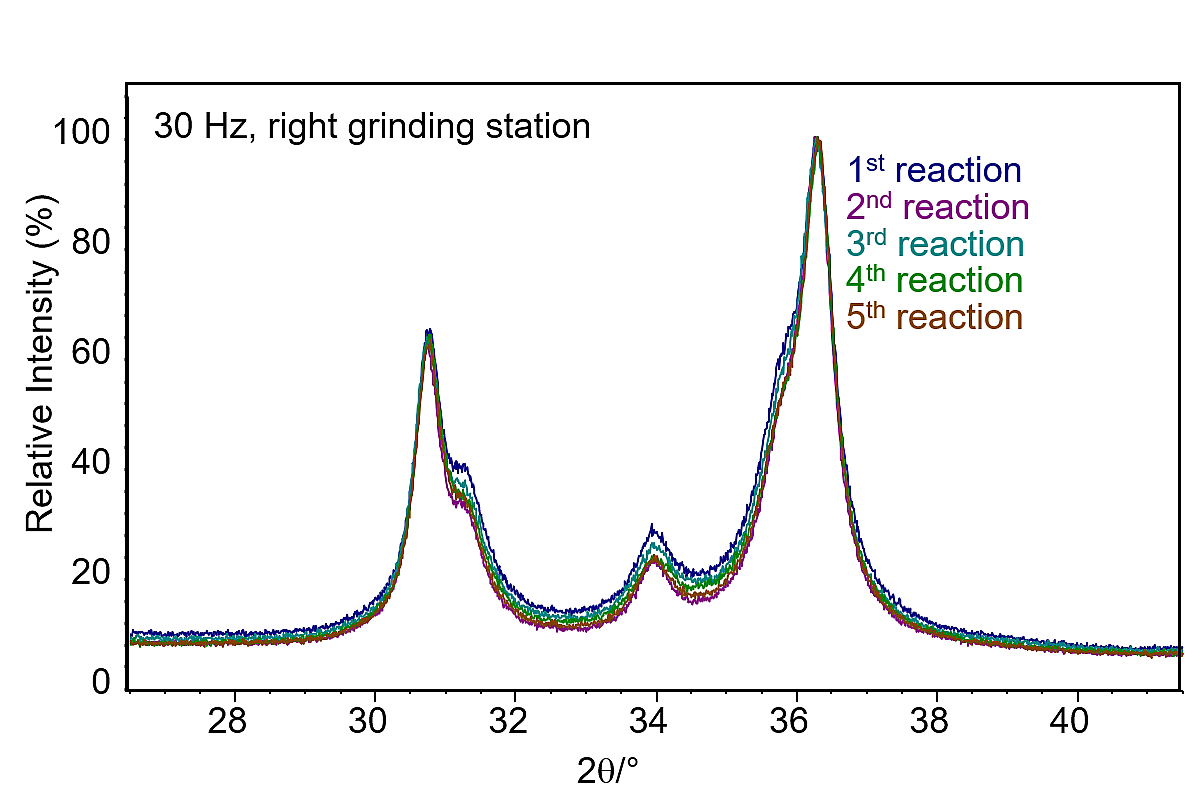

XRD patterns after the mechanochemical reaction γ-Al2O3 + ZnO -> ZnAl2O4: Left: Grinding at 28 Hz, 29 Hz and 30 Hz, results after 5th reaction. Middle: Comparison left and right grinding station at 28 Hz 5th reaction each. Right: Reaction 1 to 5 at 30 Hz, right grinding station. Results presented by the group of Claudia Weidenthaler. [9]

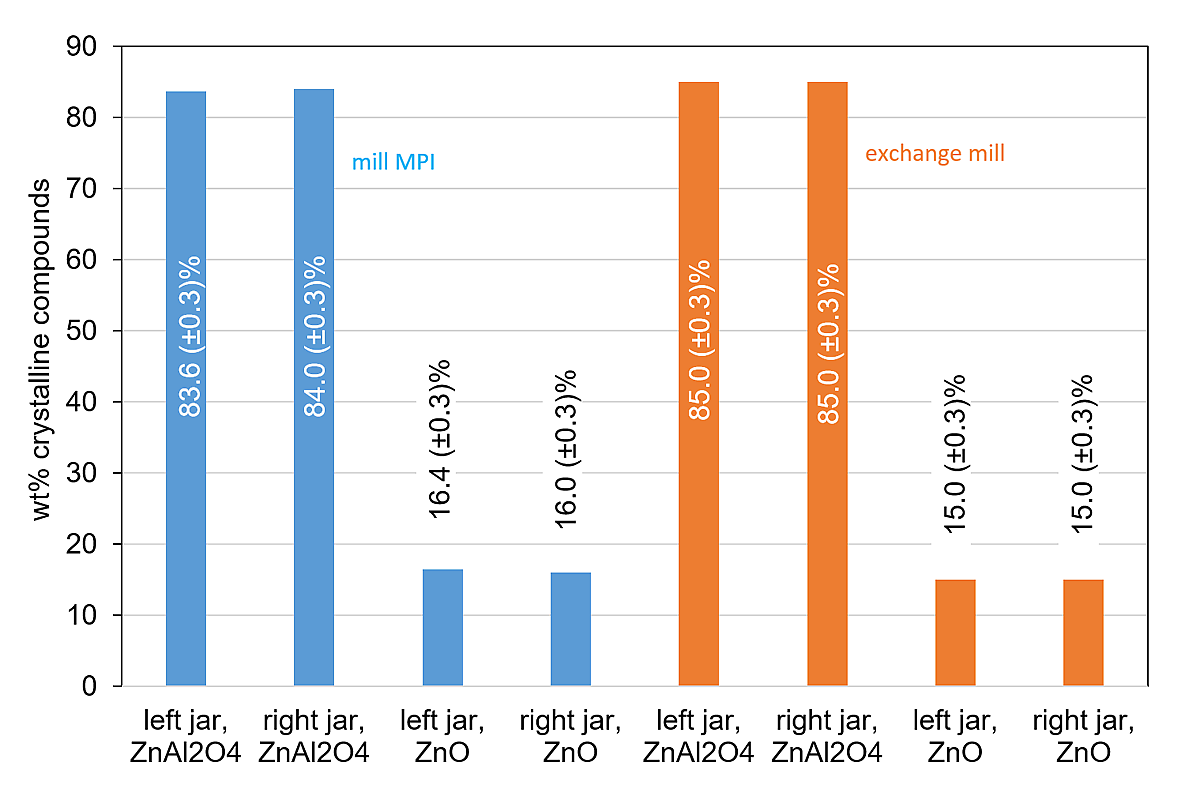

The experiments were repeated using another MM 400 device to compare the results between the two mills. Again, the excellent reproducibility was verified for the 5 tests conducted at 30 Hz, for both, left and right grinding station.
20 x 0.2 ml / 20 x 1.5 or 2 ml / 10 x 5 ml / 8 x 30 ml / 8 x 50 ml
Do rozdrabniania 25-30 g materiału roślinnego, takiego jak kwiat konopi, najlepiej nadają się stożkowe probówki wirówkowe. W tych 50 ml probówkach można również homogenizować do 8 próbek tkanek, np. świeżą wątrobę w roztworze buforowym, używając kulek ze stali lub tlenku cyrkonu. Aby utrzymać obciążenie mechaniczne fiolek na jak najniższym poziomie, zaleca się zmniejszenie częstotliwości i wysoki poziom napełnienia, np. buforem i próbką.
Młyn miksujący MM 400 - Rozbijanie komórek drożdży*
*Na filmie pokazano poprzedni model o identycznej zasadzie działania.
Młynek miksujący MM 400 - Homogenizacja konopi*

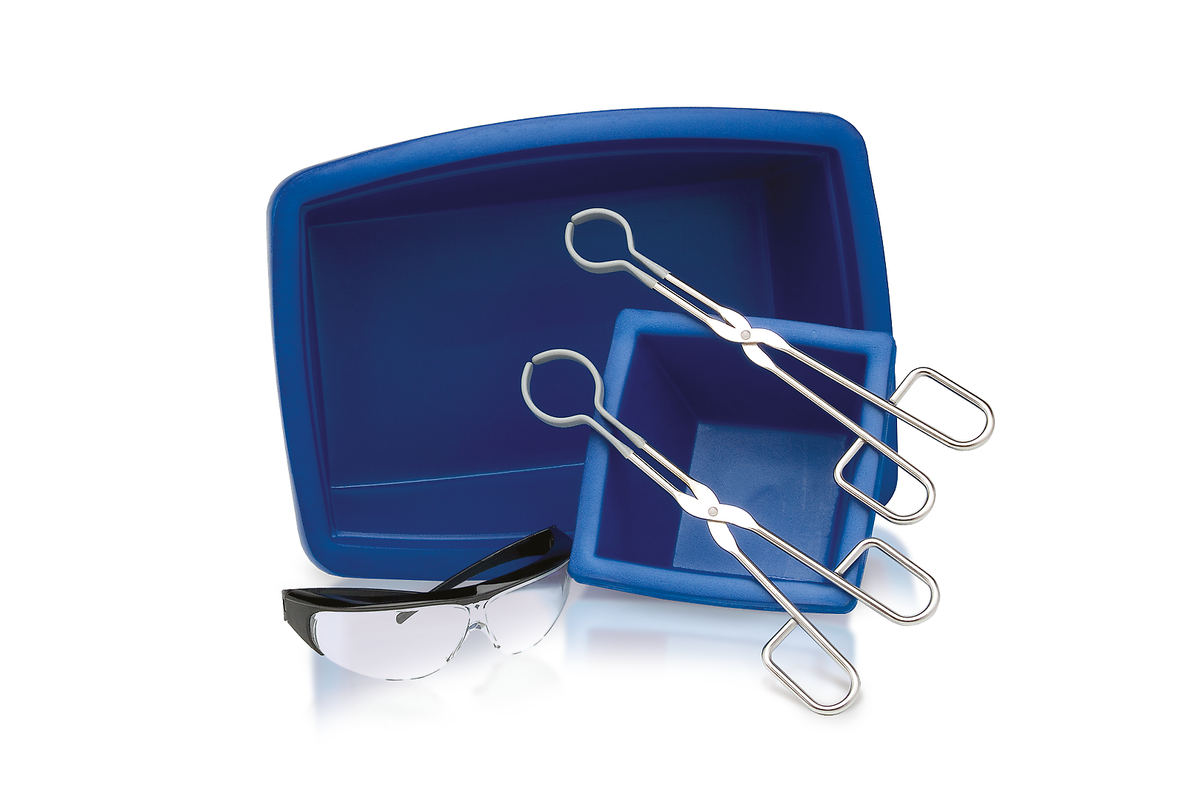

Zestaw CryoKit jest ekonomicznym rozwiązaniem do kriogenicznego mielenia próbek za pomocą młynka miksującego MM 400. Zestaw składa się z dwóch izolowanych pojemników, dwóch par szczypiec i okularów ochronnych. Próbka przeznaczona do kruszenia oraz kula mieląca są umieszczane w nierdzewnym naczyniu mielącym, które jest szczelnie zakręcone. Wstępne ochłodzenie w celu nadania próbce kruchości realizowane poprzez zanurzenie naczynia z próbką w kąpieli z ciekłego azotu. Po około 2 minutach próbka jest wystarczająco schłodzona i może być mielona w sposób kriogeniczny. Jeśli użytkownik chciałby uniknąć jakiegokolwiek kontaktu z ciekłym azotem, odpowiednimi opcjami są młyny CryoMill lub MM 500 control. Oba młynki mogą pracować z naczyniami wykonanymi z innych materiałów niż stal także w przypadku mielenia kriogenicznego.
Młyn miksujący MM 400 - Mielenie kriogeniczne*
Mechanochemia umożliwia szybkie reakcje substancji w środowisku wolnym od rozpuszczalników. Niektóre reakcje chemiczne wymagają dużych sił tarcia, a więc zastosowania kulowego młyna planetarnego, podczas gdy inne typy reakcji wymagają dużego nakładu energii poprzez uderzanie - w takim właśnie przypadku stosuje się młyn miksujący MM 400. Objętości próbek dostępne w zastosowaniach badawczych są często bardzo małe. Z tego powodu korzystne są małe naczynia mielące o pojemności do 50 ml, jak te dostępne w MM 400. Ze względu na często długie czasy reakcji, możliwość zaprogramowania kilkugodzinnych czasów dla danego procesu jest kolejnym ważnym aspektem. Młyny miksujące w zastosowaniach mechanochemicznych posiadają unikalną przewagę nad planetarnymi młynami kulowymi: użycie przezroczystych naczyń w połączeniu z typowym poziomym ruchem umożliwia wykonywanie pomiarów z użyciem spektroskopu RAMAN'a metodą in-situ. Pozwala to na monitorowanie reakcji w czasie rzeczywistym w celu określenia optymalnego czasu dla uzyskania maksymalnej wydajności i uniknięcia niepotrzebnego przedłużania procesu. MM 400 oferuje wiele korzyści dla zastosowań mechanochemicznych:
Przebieg czasowy reakcji Knoevenagela pomiędzy waniliną a kwasem barbiturowym w warunkach mechanochemicznych z użyciem kulek mielących z tlenku cyrkonu 2x10mm w 19 ml słoiku do mielenia PMMA przy częstotliwości 30 Hz. Reakcja prowadzona przez 30 minut z widocznym postępem sygnalizowanym zmianą koloru.
Dzięki uprzejmości Dr Sven Grätz, Ruhr-University Bochum, Wydział Chemii i Biochemii, AG Prof. Borchardt.
Spektroskopia Ramana in situ to potężna technika analityczna, która pozwala na monitorowanie i analizę materiałów w ich naturalnym lub procesowym środowisku. Metoda ta wykorzystuje rozpraszanie Ramana, zjawisko, w którym światło oddziałuje z wibracjami molekularnymi, prowadząc do zmian długości fali rozproszonego światła. Przesunięcia te zapewniają unikalny widmowy odcisk palca dla analizowanego materiału, oferując wgląd w jego skład chemiczny lub strukturę molekularną. Aspekt „in-situ” odnosi się do możliwości obserwowania i mierzenia tych cech bezpośrednio podczas trwającego procesu. Może to obejmować obserwację zmian w obecności różnych reakcji chemicznych, również tzw. mechanochemii. Mechanochemia obejmuje wykorzystanie uderzeń, ścinania lub tarcia w celu wywołania zmian chemicznych w ciałach stałych. Podejście to jest coraz bardziej popularne ze względu na możliwość ominięcia potrzeby stosowania rozpuszczalników, potencjalnie oferując bardziej przyjazną dla środowiska i energooszczędną ścieżkę syntezy chemicznej. Spektroskopia Ramana może zapewnić nieoceniony wgląd w mechanizm reakcji, przemiany fazowe, kinetykę reakcji lub optymalizację warunków reakcji.
MM 400 jest „gotowy na Ramana”, umożliwiając łatwe usunięcie wkładki płyty dolnej. Płyta dolna ma otwory na sondę Ramana, aby konsekwentnie mierzyć na dnie naczyń, umieszczając sondę Ramana pod młynem, a tym samym pod naczyniami, gdzie interakcja cząstek jest najbardziej intensywna, zapewniając dokładne dane. Naczynia do mielenia PMMA firmy Retsch, dzięki swojej przezroczystości i odporności chemicznej, poprawiają dane spektralne bez zanieczyszczeń. Płaskie zewnętrzne kształty naczyń dodatkowo poprawiają dane spektroskopowe. Te zmiany konstrukcyjne usprawniają przebieg eksperymentów. Naukowcy mogą teraz wykonywać spektroskopię Ramana in-situ z większą łatwością i precyzją, otwierając nowe możliwości dogłębnej analizy materiałów.

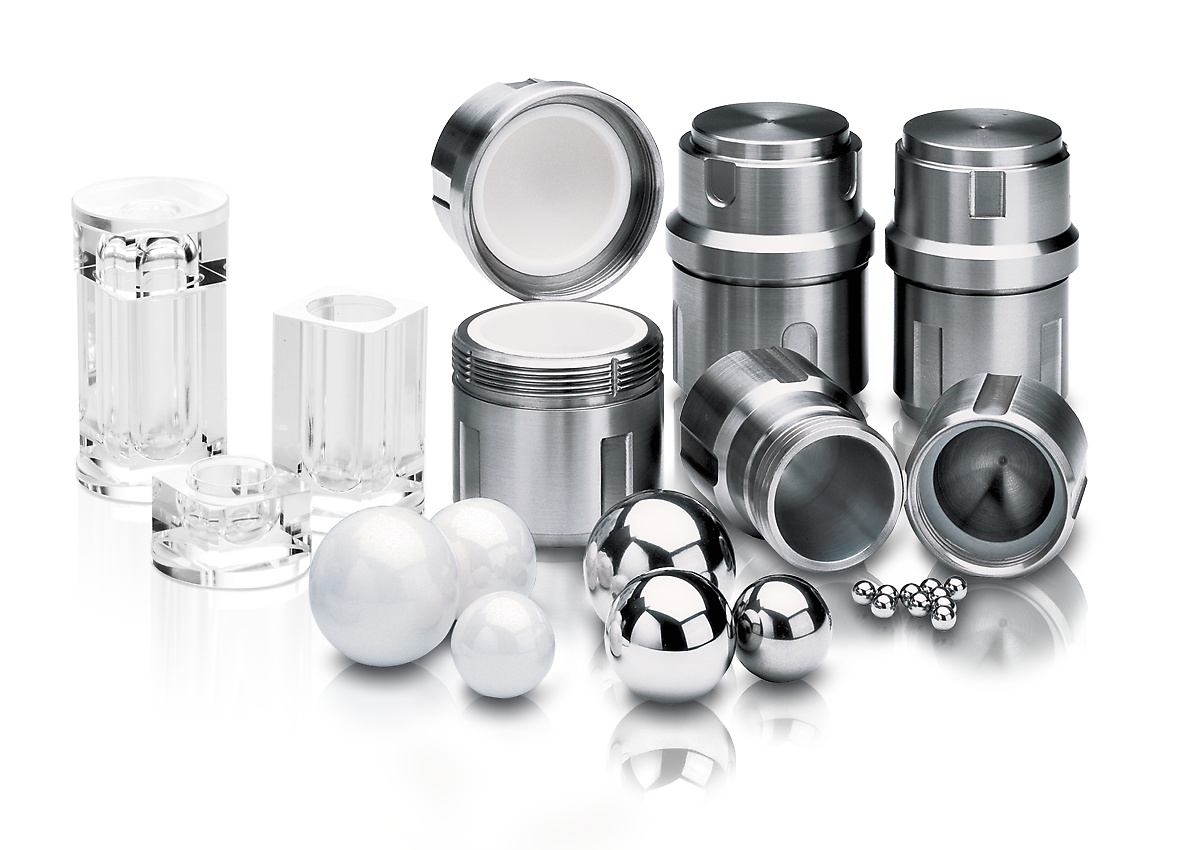

Nominalna objętość zakręcanych naczyń mielących wynosi od 1,5 ml do 50 ml; Dostępne materiały obejmują stal hartowaną, stal nierdzewną, agat, węglik wolframu, tlenek cyrkonu oraz PTFE, co zapewnia przygotowanie próbek bez ryzyka kontaminacji.
Przezroczyste naczynia do mielenia z PMMA są używane do spektroskopii RAMAN'a in-situ, ale także umożliwiają prowadzenie reakcji fotochemicznych. Oprócz tego są one odporne na działanie różnych substancji chemicznych. Naczynia mogą być używane z młynem MM 400 w poprzedniej wersji, podobnie jak starsze modele naczyń są kompatybilne z najnowszym modelem młynka miksującego MM 400.

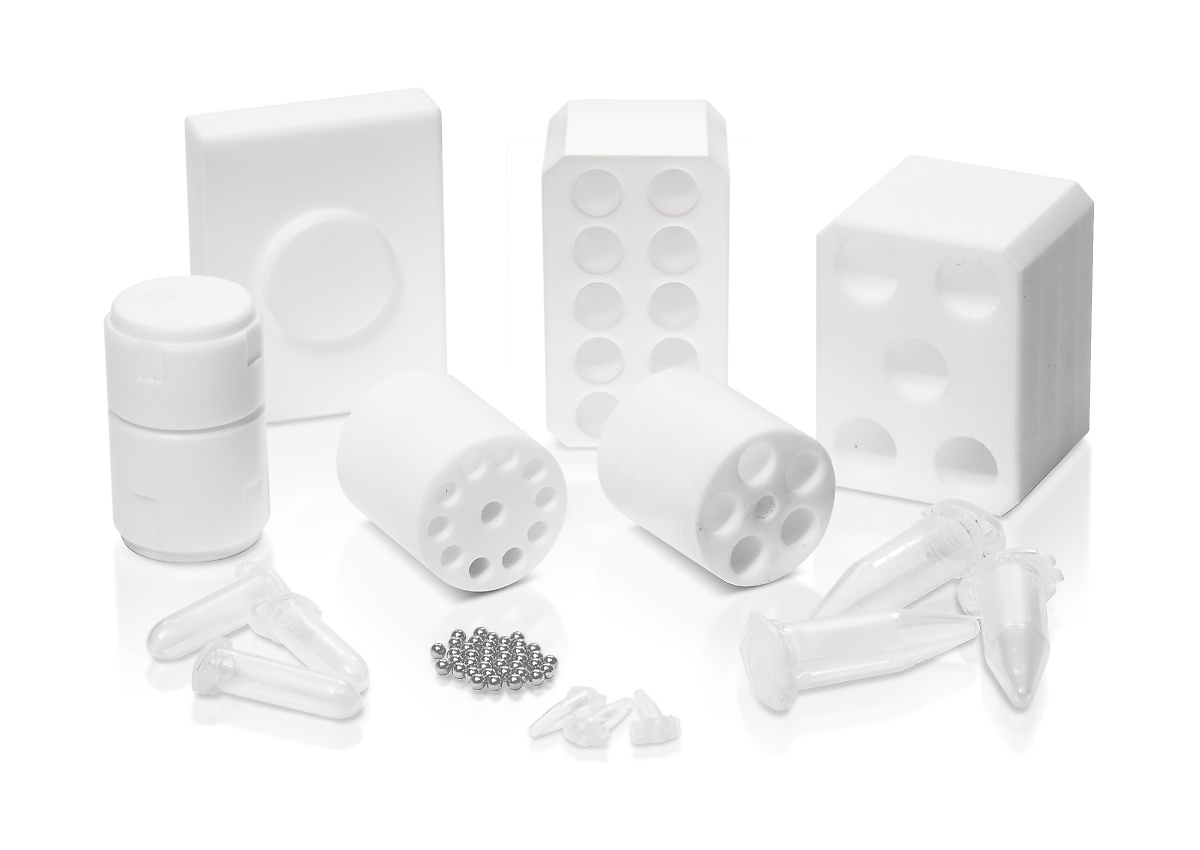

Adaptery na probówki jednorazowe 0,5 / 1,5 / 2 / 5 ml mogą współpracować z młynem MM 400. W przypadku większych ilości próbek, np. do ekstrakcji białek, dostępne są adaptery do stożkowych probówek wirówkowych (Falcon) o pojemności 50 ml lub szerokich butelek o pojemności 30 ml.

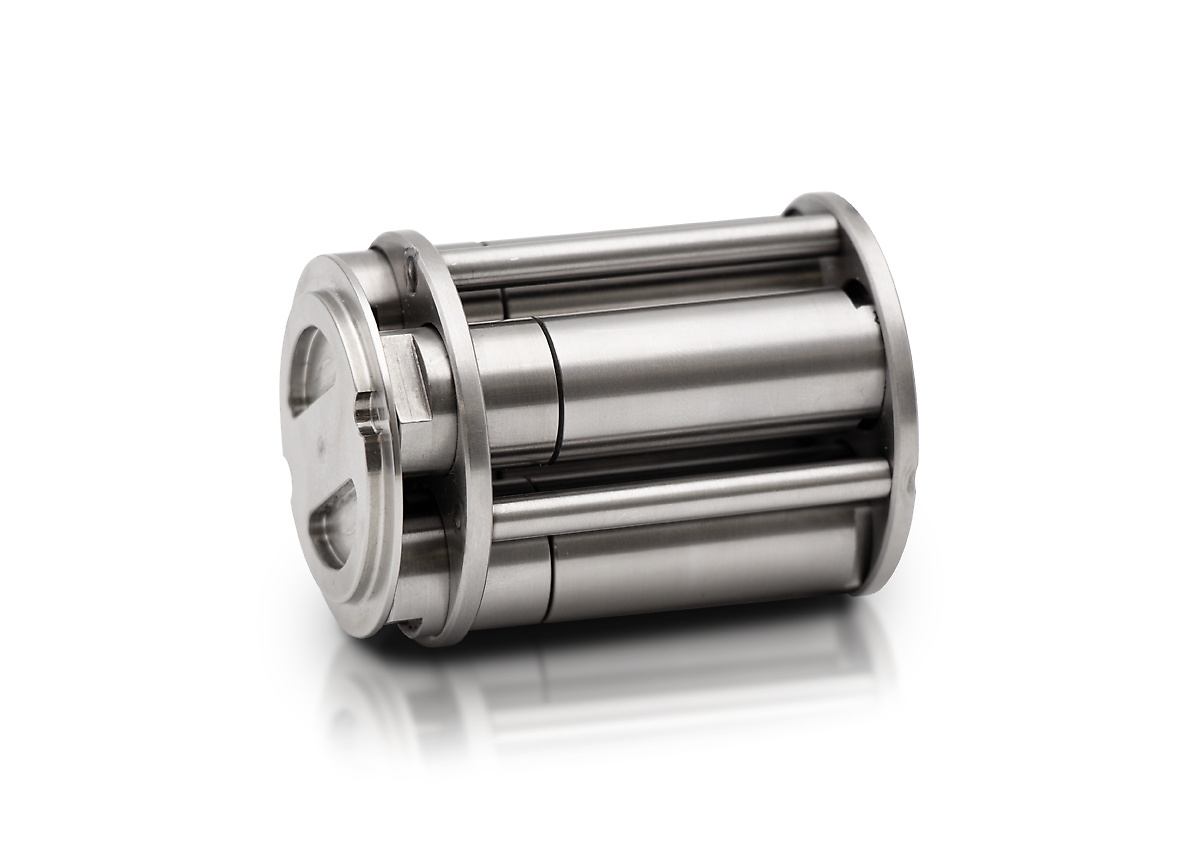

MM 400 może być wyposażony w adaptery, które mieszczą cztery naczynia mielące 5 ml ze stali nierdzewnej - stosując dwa takie adaptery możliwe jest jednoczesne sproszkowanie do 8 próbek. Ta zwiększona wydajność jest szczególnie korzystna w zastosowaniach mechanochemicznych.
1,5 lub 2 ml
zamykane
probówki jednorazowe
maks. 2 x 10 probówki
5 ml
Zamykane
probówki jednorazowe
maks. 2 x 5 probówki
30 ml
jednorazowe butelki
z szeroką szyjką
maks. 2 x 4 butelki
50 ml
jednorazowe probówki
stożkowe
maks. 2 x 4 probówki
Wielkość naczynia powinna być dostosowana do objętości próbki, tak by zapewnić optymalne wyniki. Najlepiej, gdy kul mielące są 3 razy większe od największego fragmentu próbki. Liczba i rozmiary kul podane w poniższej tabeli uwzględniają tą zasadę. Aby rozdrobnić np. 20 ml próbki składającej się z cząstek o wielkości 8 mm, zaleca się użycie naczynia o pojemności 50 ml i kul o średnicy 25 mm. Zgodnie z tabelą, do mielenia potrzebna jest jedna kulka. Natomiast 20 ml próbki zawierającej cząstki o wielkości 5 mm można homogenizować za pomocą czterech kulek o średnicy 15 mm.
Nominalna objętość naczynia mielącego |
Ilość próbki | Maks. wielkość wejściowa | Rekomendowana ilość kul (szt.) | ||||||
Ø 5 mm | Ø 7 mm | Ø 10 mm | Ø 12 mm | Ø 15 mm | Ø 20 mm | Ø 25 mm | |||
1.5 ml | 0.2 - 0.5 ml | 1 mm | 1 - 2 | - | - | - | - | - | - |
5 ml | 0.5 - 2 ml | 2 mm | - | 1 - 2 | - | - | - | - | - |
10 ml | 2 – 4 ml | 4 mm | - | 5 - 7 | 1 - 2 | 1 - 2 | - | - | - |
25 ml | 4 – 10 ml | 6 mm | - | - | 5 - 6 | 2 - 4 | 1 - 2 | - | - |
35 ml | 6 – 15 ml | 6 mm | - | - | 6 - 9 | 4 - 6 | 2 - 3 | 1 | - |
50 ml | 8 – 20 ml | 8 mm | - | - | 12 - 14 | 6 - 8 | 3 - 4 | 1 | 1 |
Tabela pokazuje rekomendowane ilości różnej wielkości kul (w sztukach) w odniesieniu do objętości naczynia, ilości próbki oraz maksymalnej wielkości ziarna.
Młyny miksujące RETSCH to naprawdę wszechstronne urządzenia. Homogenizują np. stopy metali, paszę dla zwierząt, kości, ceramikę, zboża, produkty chemiczne, węgiel, koks, leki, złom elektroniczny, szkło, zboża, włosy, minerały, nasiona oleiste, rudy, papier, materiały roślinne, tworzywa sztuczne, osady ściekowe, gleby, słomę, tabletki, tekstylia, tkanki, tytoń, próbki odpadów, drewno, wełnę itp.
30 ml próbki
50 ml naczynie ze stali nierdzewnej
1 x 25 mm kul ze stali nierdzewnej
2 min przy 30 Hz
30 ml zawiesina komórkowa
8 x 50 ml tub (+ adapter)
z 25 ml szklanych kul każda; 0,5-0,75 mm
30 s przy 30 Hz
15 ml próbki
50 ml naczynie ze stali nierdzewnej
1 x 25 mm kul ze stali nierdzewnej
schłodzenie w LN2 przez 3 min
4 x 2 min przy 30 Hz + chłodzenie pomiędzy cyklami
20 ml próbki
50 ml naczynie ze stali nierdzewnej
1 x 25 mm kul ze stali nierdzewnej
1 min przy 30 Hz
5 ml próbki
10 ml naczynie z tlenku cyrkonu
2 x 12 mm kul z tlenku cyrkonu
3 min przy 30 Hz
20 ml próbki
50 ml naczynie ze stali nierdzewnej
1 x 25 mm kul ze stali nierdzewnej
schłodzenie w LN2 przez 3 min
4 x 2 min przy 30 Hz + chłodzenie między cyklami
3 g próbki
50 ml naczynie ze stali nierdzewnej
1 x 25 mm kule ze stali nierdzewnej
schłodzenie w LN2 przez 2 min
90 s przy 30 Hz
10 ml próbki
25 ml naczynie z tlenku cyrkonu
2 x 15 mm kule z tlenku cyrkonu
2 min przy 30 Hz
Aby znaleźć najlepsze rozwiązanie dla swojego zadania analitycznego, odwiedź naszą bazę danych o aplikacjach
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
Aplikacje | size reduction, mixing, homogenization, cell disruption, cryogenic grinding, mechanochemistry |
Pola zastosowań | biologia, chemia/ tworzywa sztuczne, geologia/ metalurgia, inżynieria/ elektronika, jedzenie, materiały budowlane, medycyna/ farmacja, rolnictwo, szkło/ ceramika, środowisko/ recykling |
Materiał wejściowy | twarde, średnio twarde, miękkie, kruche, elastyczne, włókniste |
Zasada działania | nacisk, tarcie |
Wielkość wejściowa* | <= 8 mm |
Rozdrobnienie końcowe* | ~ 5 µm |
wielkość wej. / ilość materiału* | max. 2 x 20 ml |
Liczba stanowisk | 2 |
Częstotliwość wibracji | 3 - 30 Hz (180 - 1800 obr/min) |
Typowy czas mielenia | 30 s - 2 min |
Maks. czas mielenia | 99 h |
Mielenie suche | Tak |
Mielenie mokre | Tak |
Mielenie kriogeniczne | Tak |
Rozbijanie komórek w próbówkach | tak, do 20 x 2.0 ml |
Układ zatrzaskowy samocentrujący | Tak |
Rodzaje naczyń mielących | zakręcane, szczelne |
Wykonanie materiałowe elementów rozdrabniających | utwardzana stal, stal nierdzewna, węglik wolframu, agat, tlenek cyrkonu, PTFE, PMMA |
Wielkości naczyń mielących | 1.5 ml / 5 ml / 10 ml / 25 ml / 35 ml / 50ml |
Ustawienie czasu mielenia | cyfrowo, 10 s - 8 h |
Unikalne cechy | 12 |
Ilość programów | 6 |
Dane elektryczne | 100-240 V, 50/60 Hz |
Podłączenie do sieci | 1-fazowa |
Stopień ochronny | IP 30 |
Pobór mocy | 165W |
W x H x D w pozycji zamkniętej | 385 x 350 x 470 mm |
Waga netto | ~ 27,5 kg |
Normy / Standardy | CE |
Naczynia mielące MM 400 wykonują drgania w pozycji poziomej. Bezwładność kul mielących powoduje, że uderzają one z dużą energią w materiał próbki na zaokrąglonych końcach naczyń mielących i powodują jego rozdrabnianie. Sam ruch naczyń w połączeniu z ruchem kulek powoduje intensywne mieszanie próbki.
Stopień mieszania można jeszcze bardziej zwiększyć, używając kilku mniejszych kulek. Użycie kilku małych kulek (np. kulek szklanych) umożliwia rozbicie ścian w komórkach (próbki biologiczne). Duży udział tarcia pomiędzy kulkami gwarantuje skuteczne rozdrabnianie.
[1] Reaction scheme and performance of the experiments: Prof. Dr. Claudia Weidenthaler, Research Group Leader Heterogeneous Catalysis Powder Diffraction and Surface Spectroscopy, Max-Planck Institut für Kohleforschung, Mülheim an der Ruhr.
