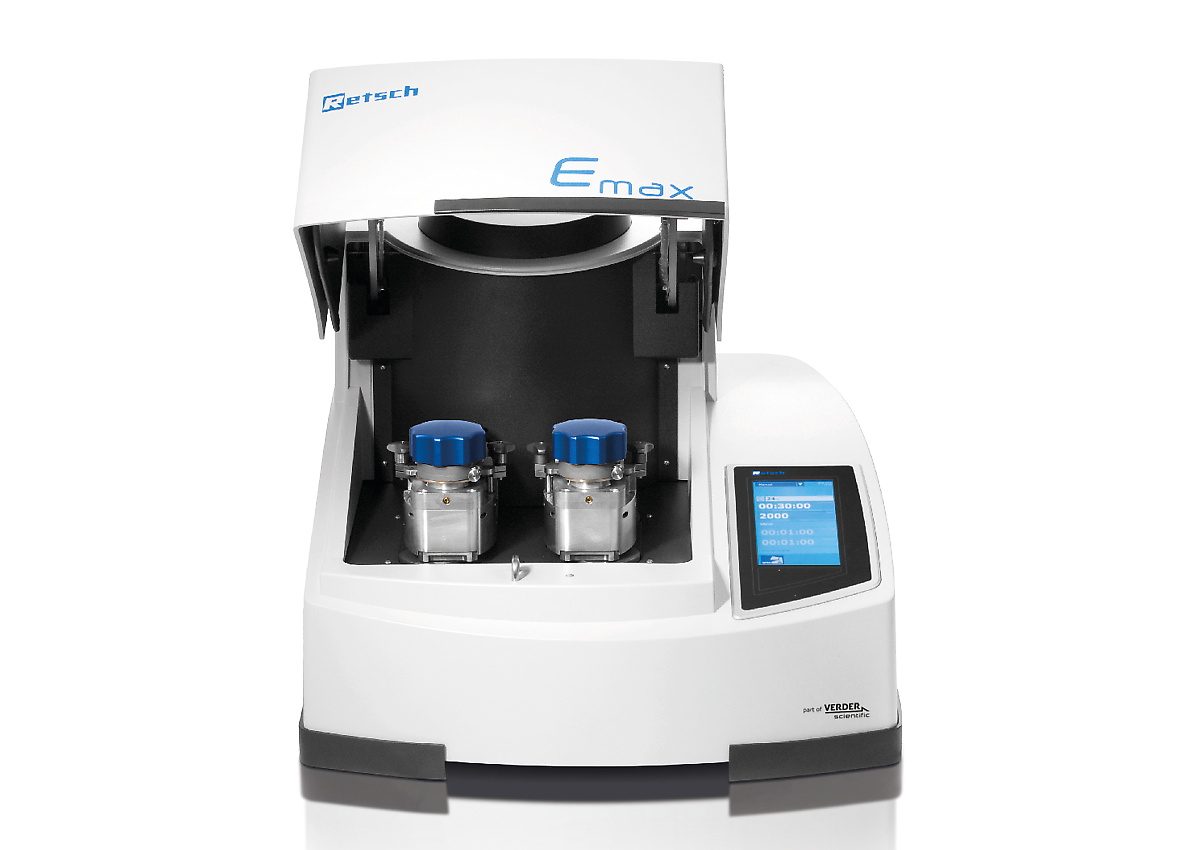

Emax to całkowicie nowy typ młyna kulowego do mielenia wysokoenergetycznego. Unikalna kombinacja zjawisk rozbijania i tarcia pozwala na uzyskanie wyjątkowo głębokiego rozdrobnienia w jeszcze krótszym niż dotychczas czasie.
stopy, kości, włókna węglowe, katalizatory, celuloza, cement klinkier, ceramika, produkty chemiczne, minerały ilaste, węgiel, koks, beton, włókna, szkło, gips, rudy żelaza, kaolin, wapień, Tlenki metali, minerały, rudy, papier, pigmenty, materiały roślinne, polimery, kwarz, semi-precious stones, osady ściekowe, żużel, gleby, tea, tytoń, próbki odpadów, drewno, ...
Aby znaleźć najlepsze rozwiązanie dla swojego zadania analitycznego, odwiedź naszą bazę danych o aplikacjach
Młyn wysokoenergetyczny łączy w sobie zjawisko uderzania z dużą częstotliwością i intensywne rozcieranie próbki - połączenie tych dwóch zjawisk wynika z prędkości oraz unikalnego sposobu, w jaki poruszają się naczynia.
Największe wyzwanie, przed którym stoją projektanci młynów wysokoenergetycznych to zapewnienie kontroli temperatury wewnątrz naczynia mielącego - wysoka energia mielenia prowadzi bowiem do szybkiego wzrostu temperatury.
Firma RETSCH rozwiązała ten problem poprzez zaimplementowanie w młynie systemu chłodzenia wodą. Takie rozwiązanie sprawia, że młyn Emax może pracować bez przerw, które są niezbędny w przypadku innych młynów kulowych, nawet jeśli pracują one ze znacznie niższą prędkością.

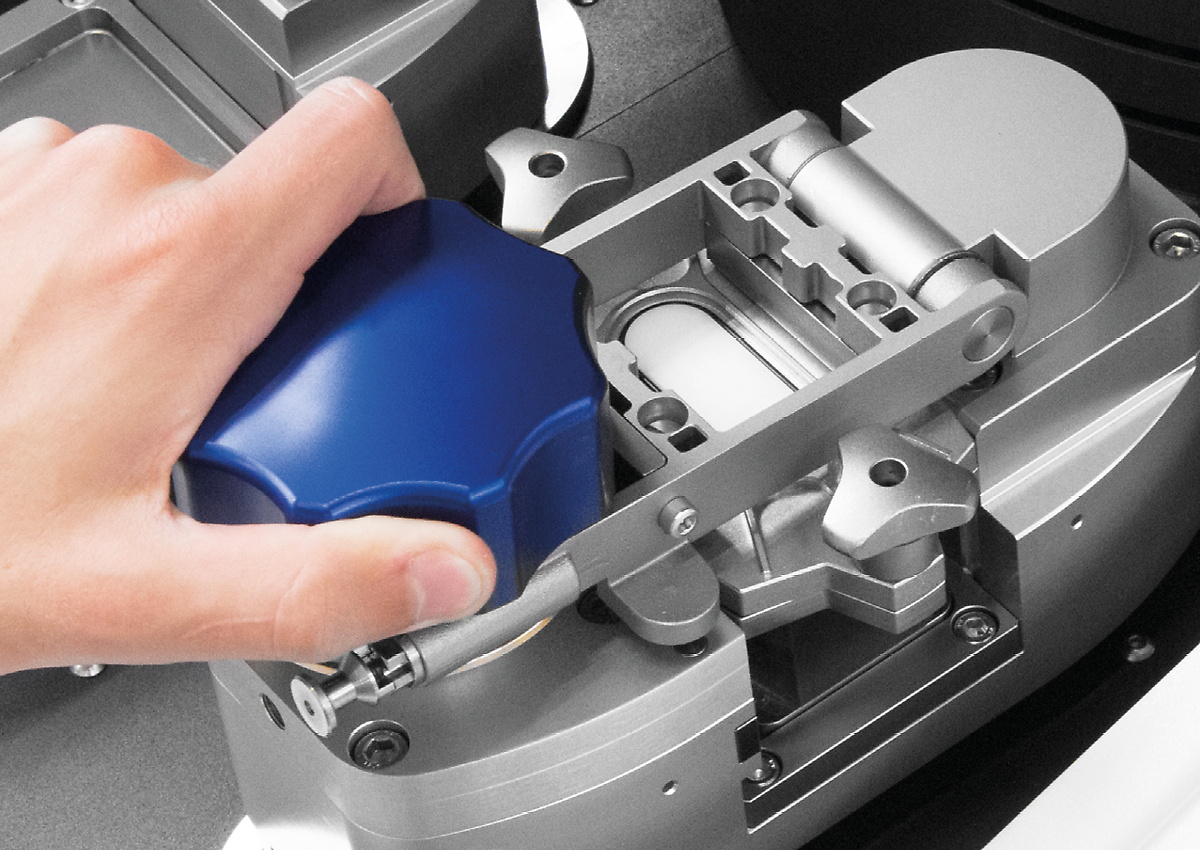

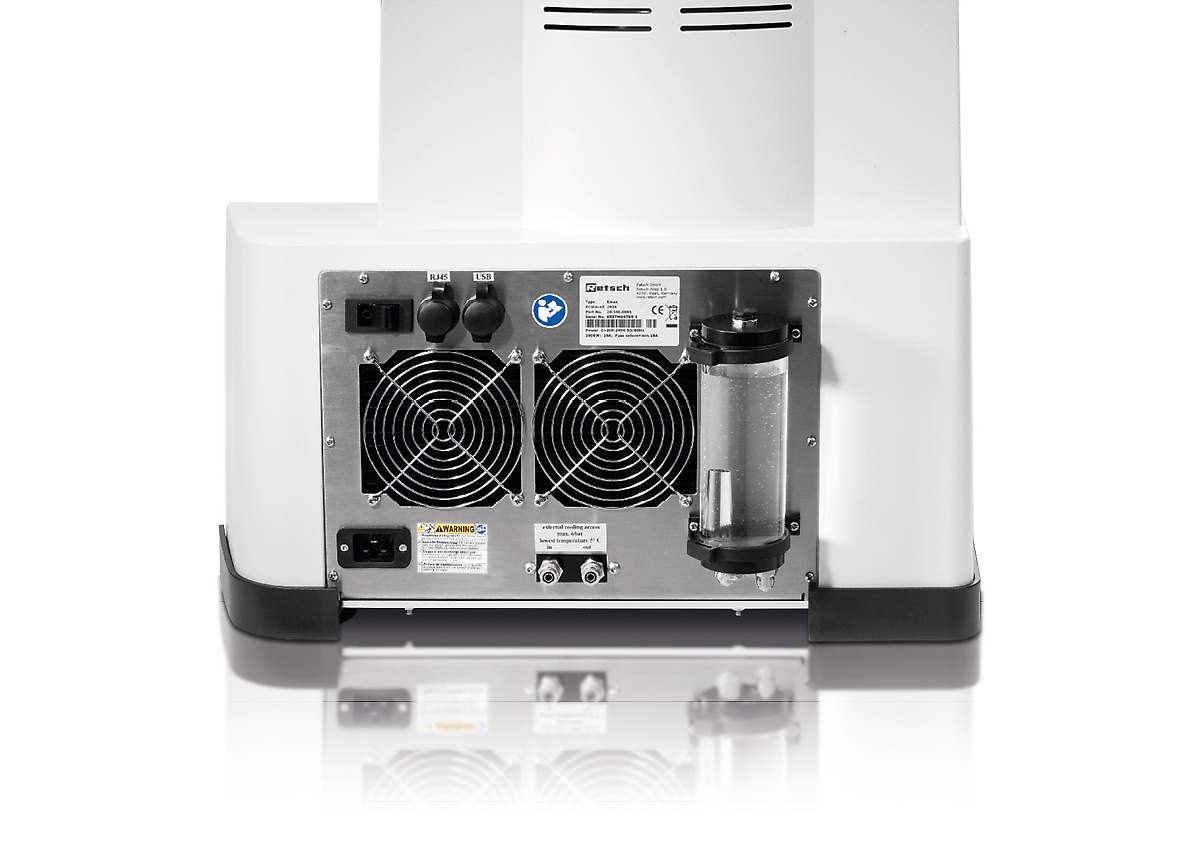

W młynie Emax naczynia chłodzone są poprzez uchwyty, w których są umieszczone. Takie rozwiązanie jest bardzo skuteczne, ponieważ ciepło odbierane jest skutecznie poprzez wodę niż przez powietrze. Użytkownik może wybrać jeden z trzech trybów chłodzenia: oprócz wbudowanego układu chłodzenia wodą, młyn można podłączyć poprzez agregat chłodzący (chiller) czy nawet do zwykłego ujęcia wody kranowej.

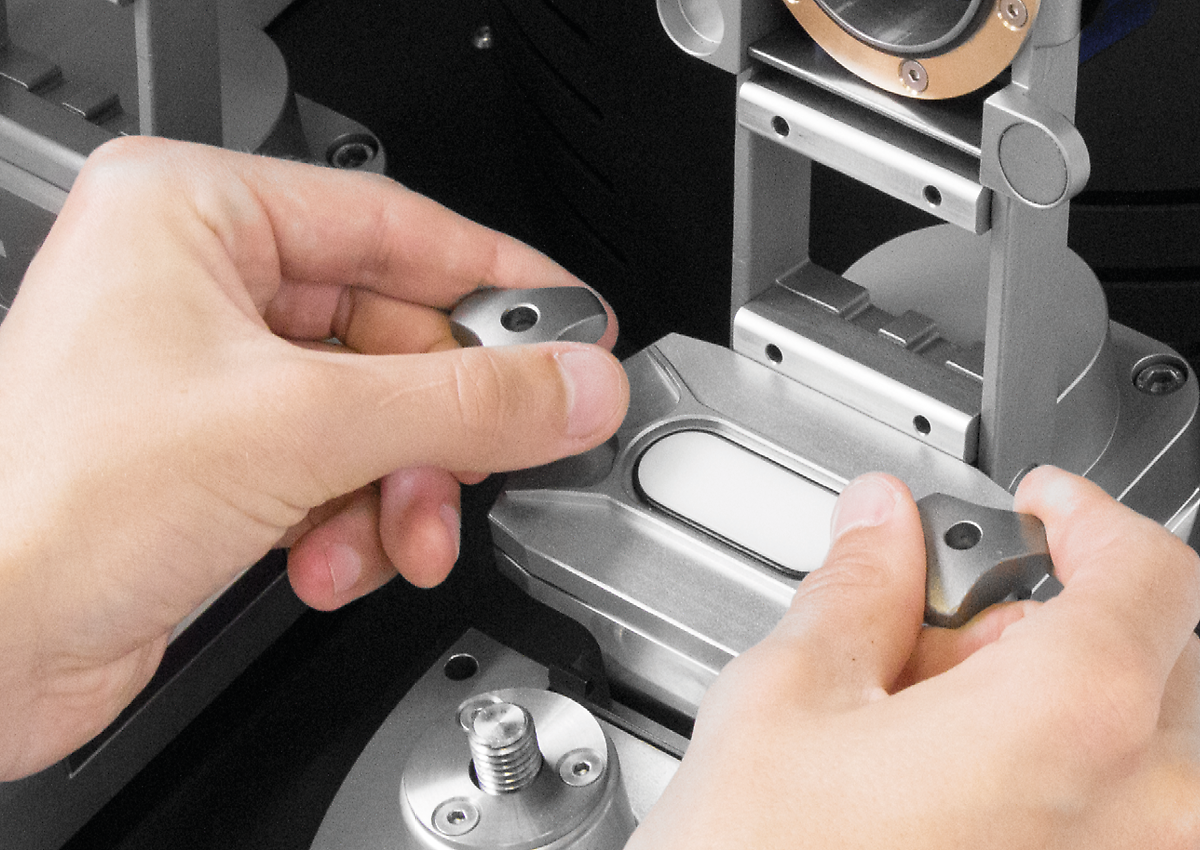

Młyn wysokoenergetyczny łączy w sobie zjawisko uderzania z dużą częstotliwością i intensywne rozcieranie próbki - połączenie tych dwóch zjawisk wynika z prędkości oraz unikalnego sposobu, w jaki poruszają się naczynia. Naczynia mają owalny kształt i każde z nich jest zamontowane na dwóch niezależnych dyskach. Wykonują więc ruch cyrkulacyjny bez zmiany swojej orientacji.
Rodzaj ruchu oraz kształt naczynia powodują intensywne tarcie między próbką a kulami oraz ściankami naczynia. Kule uderzają też z dużą siłą o cząstki mielonego materiału docierając do każdego miejsca w naczyniu, w którym wszystkie brzegi są zaokrąglone. Przeprowadzone testy potwierdzają nie tylko doskonały efekt mieszania, ale także zdolność młyna do uzyskiwania głębokich rozdrobnień i bardzo wąskich rozkładów frakcji.

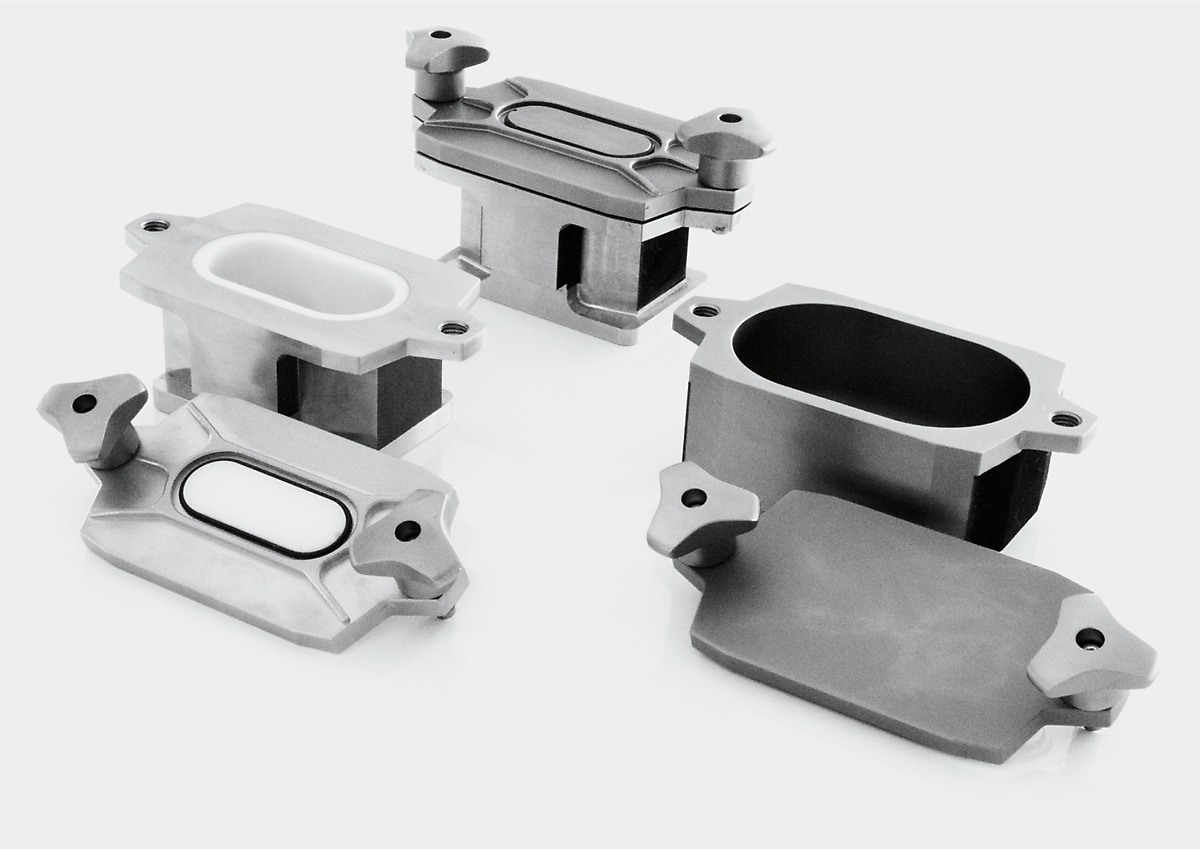

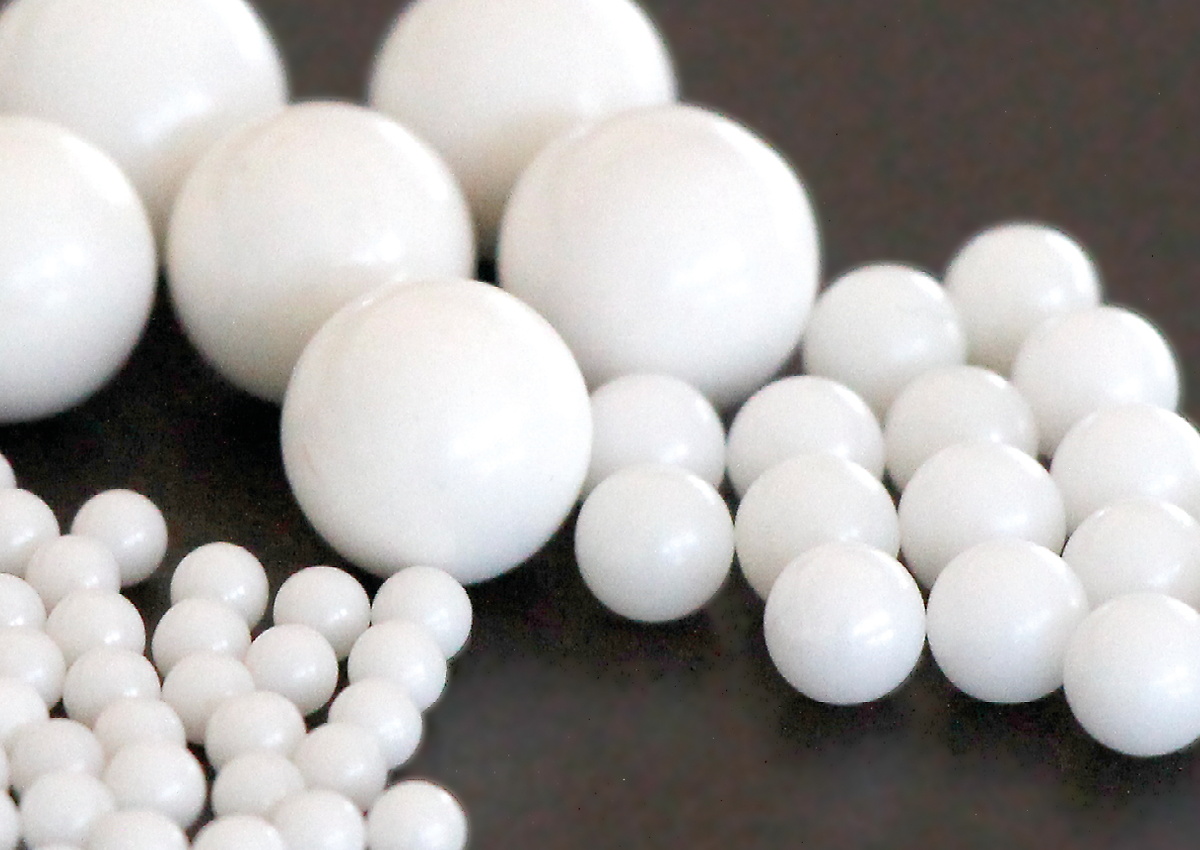

Dostępne objętości naczyń mielących to 50 ml. 80 ml oraz 125 ml; wykonania materiałowe to stal nierdzewna, węglik wolframu i tlenek cyrkonu - możliwe jest więc prowadzenie procesu mielenia bez ryzyka kontaminacji. Kulki mielące są dostępne w rozmiarach od 0,1 mm do 25 mm, w zależności od materiału.

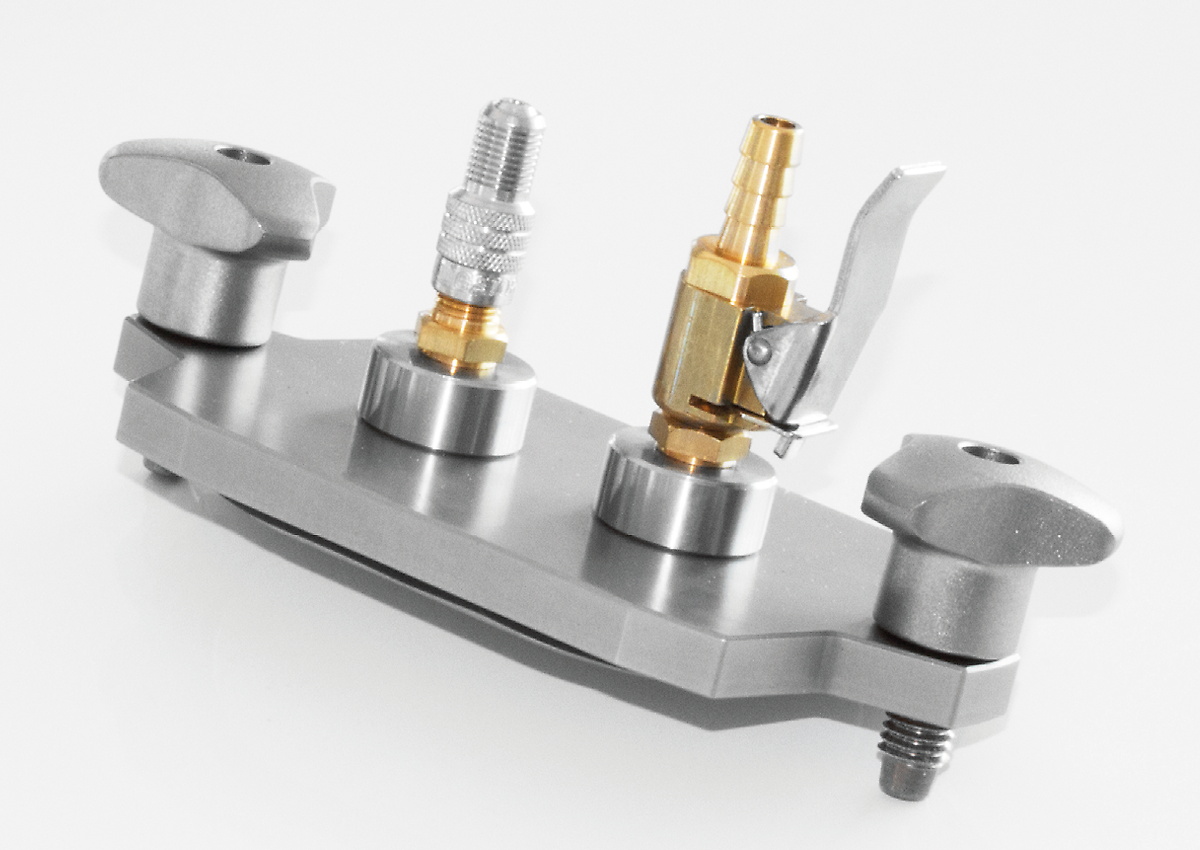

RETSCH oferuje specjalną pokrywę z zaworami do naczyń mielących. Umożliwia ona pracę młyna kulowego w specjalnej zmodyfikowanej atmosferze.
GrindControl mierzy temperaturę i ciśnienie wewnątrz naczynia. System obejmuje czujniki i jednostkę transmisyjną, a także oprogramowanie analityczne.
| Aplikacje | nano - mielenie, rozdrabnianie, homogenizacja, mielenie koloidalne, synteza mechaniczna, wysoka energia rozdrabniania |
| Pola zastosowań | biologia, chemia, geologia / metalurgia, inżynieria / elektronika, materiały budowlane, medycyna / farmacja, ochrona środowiska / recycling, rolnictwo, szkło / ceramika |
| Materiał wejściowy | średnio twarde, twarde, kruche, włókniste - suche lub mokre |
| Zasada działania | nacisk, tarcie |
| Wielkość wejściowa* | < 5 mm |
| Rozdrobnienie końcowe* | < 80 nm |
| wielkość wej. / ilość materiału* | max. 2 x 45 ml |
| Prędkość przy 50 Hz (60 Hz) | 300 - 2000 min-1 |
| Chłodzenie | kontrolowane, wewnętrzne chłodzenie wodą / opcja: chłodzenie zewnętrzne |
| Kontrola temperatury | tak (min. maks. temperatura może być zdefiniowana) |
| Liczba stanowisk | 2 |
| Rodzaje naczyń mielących | ze zintegrowanym systemem bezpiecznego zamykania |
| Wykonanie materiałowe elementów rozdrabniających | stal nierdzewna, węglik wolframu, tlenek cyrkonu |
| Wielkości naczyń mielących | 50 ml / 125 ml |
| Ustawienie czasu mielenia | 00:01:00 do 99:59:59 |
| Praca z interwałem | tak, opcja przeciwnego kierunku obrotu |
| Czas interwału | 00:01:00 do 99:59:59 |
| Czas przerwy | 00:01:00 do 99:59:59 |
| Unikalne cechy | 10 |
| Interfejs | USB / LAN ( RJ45) |
| Napęd | silnik asynchroniczny 3 fazowy z falownikiem |
| Moc napędu | 2600 W |
| Dane elektryczne | 200-240 V, 50/60 Hz |
| Podłączenie do sieci | 1-fazowa |
| Stopień ochronny | IP 30 |
| Pobór mocy | ~ 3100W (VA) |
| W x H x D w pozycji zamkniętej | 625 x 525 x 645 mm |
| Waga netto | ~ 120 kg |
| Normy / Standardy | CE |
| Patent / Wzór użytkowy | Inclined Grinding bowls (US 8,042,754 B2) |
Z zastrzeżeniem zmian technicznych i błędów
