Mielenie kriogeniczne to proces, w którym termicznie wrażliwe i elastyczne substancje są skutecznie przetwarzane poprzez chłodzenie ciekłym azotem. CryoMill jest laboratoryjnym młynem kulowym zaprojektowanym specjalnie do tego zastosowania. Posiada on zintegrowany układ, który w sposób ciągły chłodzi naczynie ciekłym azotem - zarówno przed i w trakcie procesu mielenia. Dzięki temu próbka jest idealnie rozdrobniona, a substancje lotne zostają zachowane.
Ciekły azot jest stale dostarczany z systemu automatycznego napełniania w ilości dobranej tak, by utrzymać temperaturę -196 °C. Użytkownik nigdy nie ma bezpośredniego kontaktu z LN2, przez co praca z tym młynem jest niezywkle bezpieczna. Wszechstronność CryoMill (mielenie w warunkach kriogenicznych, ale także na mokro i na sucho w temperaturze pokojowej) sprawia, że jest to idealny młynek do rozdrabniania próbek o objętości do 20 ml. Kule rozbijają próbkę z dużą siłą i bardzo skutecznie.
CryoMill to młynek kriogeniczny zaprojektowany z myślą o bezpieczeństwie użytkownika. Ciekły azot przepływa przez zamknięty system, a użytkownik nigdy nie ma bezpośredniego kontakt z LN2, przez co praca z tym młynem jest bardzo bezpieczna. Automatyczny system chłodzenia gwarantuje, że proces mielenia nie rozpocznie się zanim próbka nie zostanie dokładnie schłodzona. Powoduje to zmniejszenie zużycia ciekłego azotu i gwarantuje powtarzalność wyników mielenia kriogenicznego.

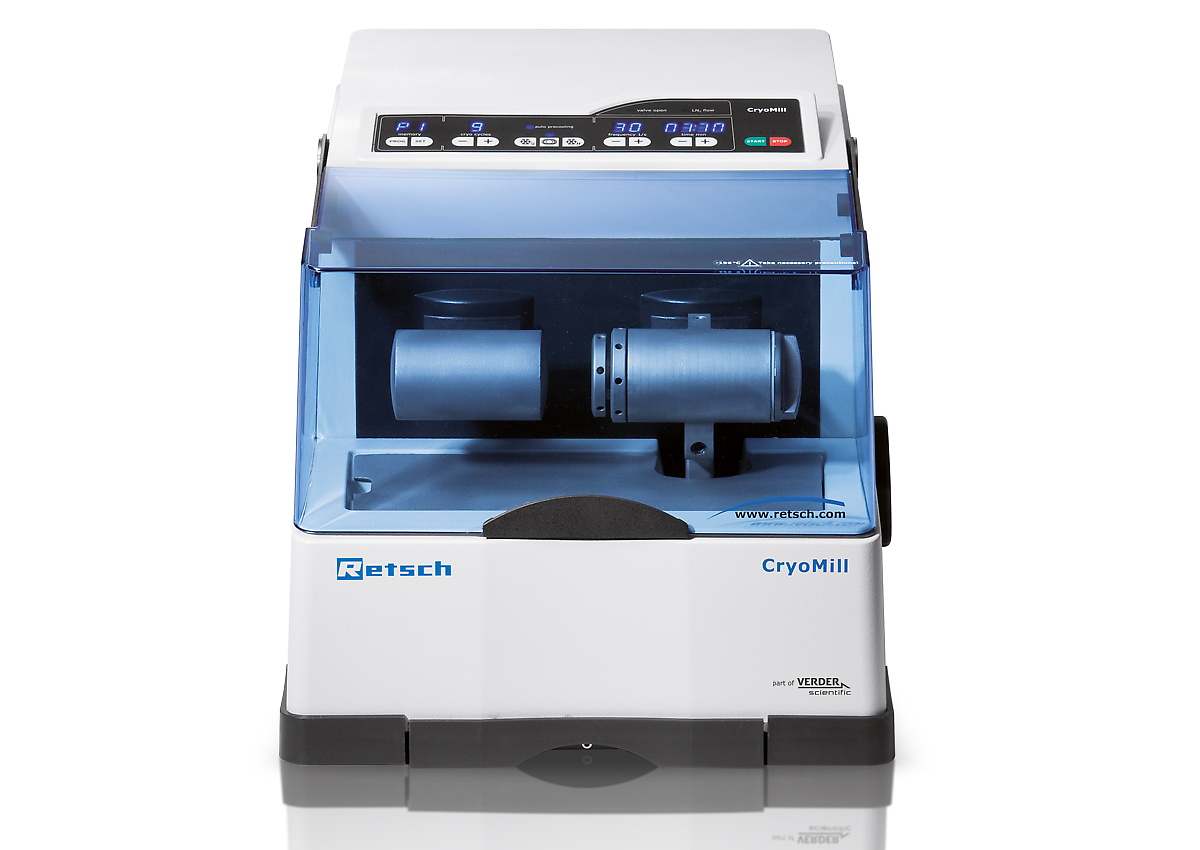

Młyn CryoMill jest bardzo łatwy w obsłudze. Parametry takie jak częstotliwość oscylacji, chłodzenie wstępne lub czas mielenia można ustawiać cyfrowo za pomocą klawiatury o przejrzystej strukturze. Diody LED na wyświetlaczu wskazują aktualny stan pracy, np. chłodzenie lub mielenie.
Zazwyczaj mielenie trwa tylko kilka minut, tak aby próbka nie nagrzewała się podczas procesu. Jeśli jednak wymagane są dłuższe czasy mielenia, można wstępnie zdefiniować okresy chłodzenia pośredniego i liczbę cykli.
Wszystkie parametry urządzenia są zachowywane podczas pracy w trybie gotowości do kolejnych procesów. Młyn laboratoryjny może również pracować bez chłodzenia, co poszerza zakres jego zastosowań.

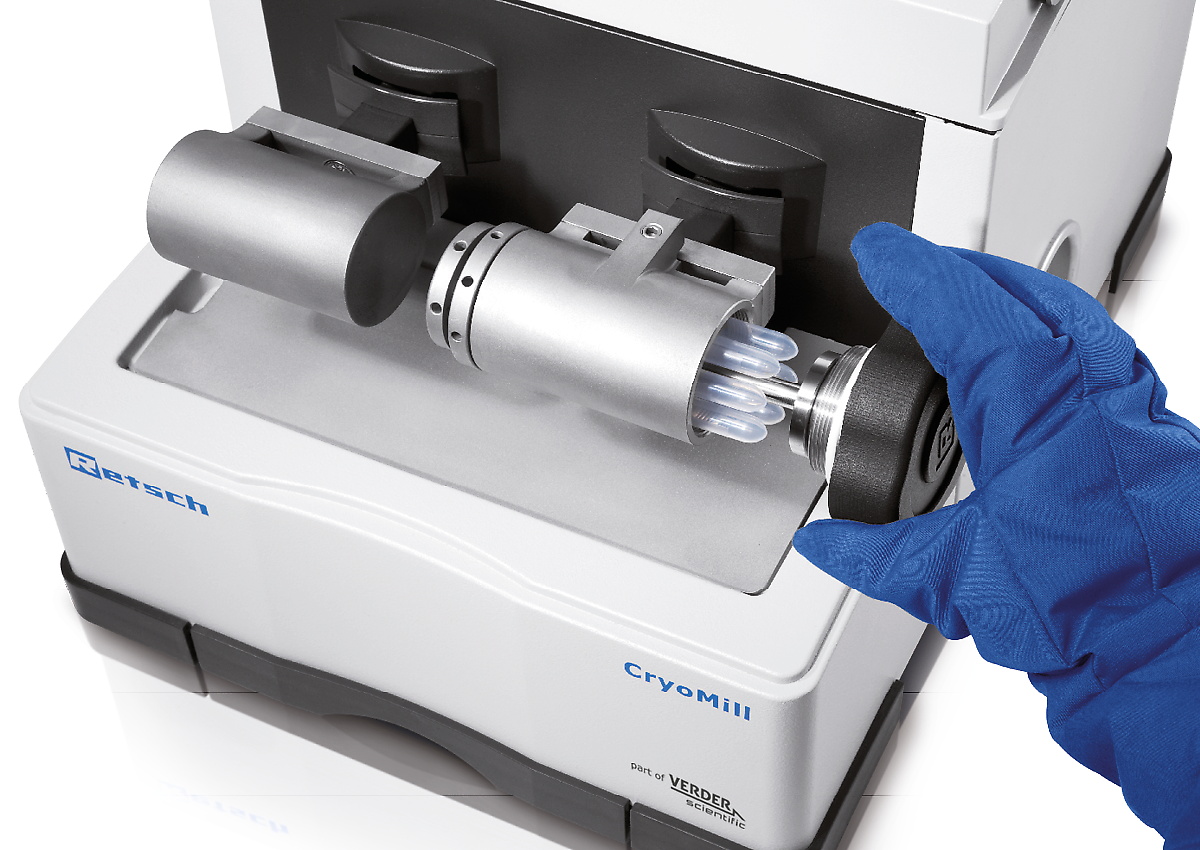

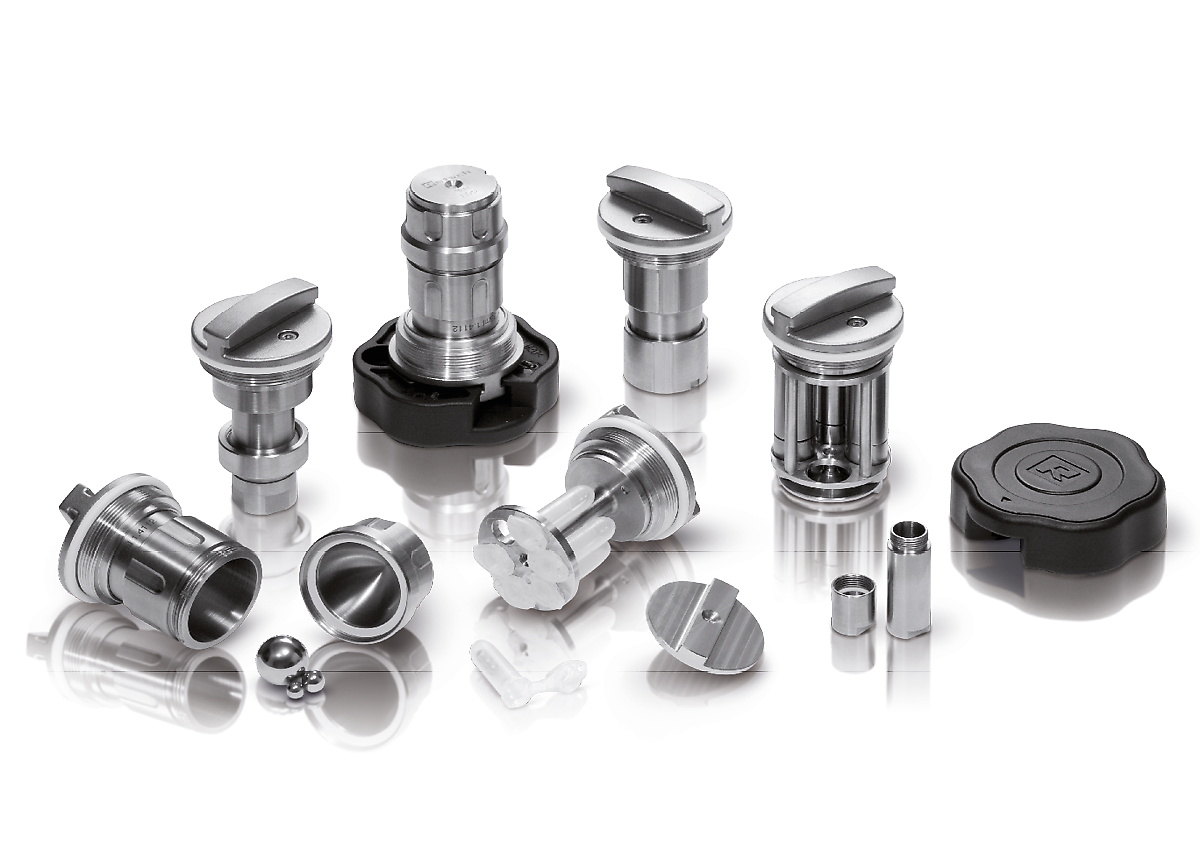

Młynek CryoMill jest wyposażony w jedno stanowisko do mielenia w zakręcanych naczyniach o pojemnościach 10 ml, 25 ml, 35 ml lub 50 ml. Możliwe jest również zastosowanie adapterów na 4 naczynia mielące po 5 ml każde oraz do 6 probówek reakcyjnych o objętości 2 ml każda. W przypadku konieczności mielenia bez zanieczyszczania metalami, dostępne jest naczynie 25 ml wykonane z tlenku cyrkonu oraz naczynie z PTFE. W obu przypadkach zaleca się stosować kule wykonane z tego samego materiału, co naczynie.

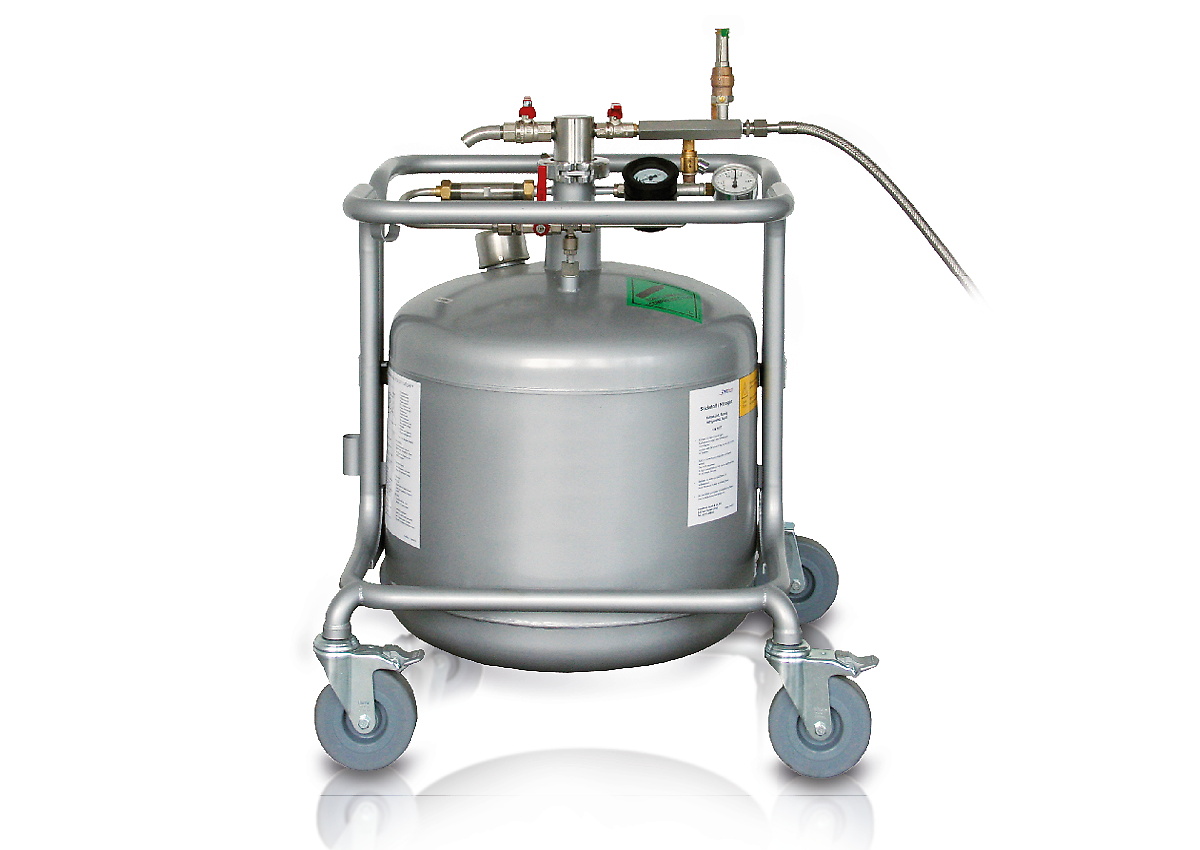

Aby zapewnić bezpieczną i komfortową pracę, RETSCH dostarcza system automatycznego dozowania ciekłego azotu, współpracujący z 50 litrowym zbiornikiem, który umożliwie mielenie kriogeniczne przez około 5 godzin. Możliwe jest również podłączenie istniejących zbiorników z ciekłym azotem bezpośrednio do młyna za pomocą specjalnego przewodu wyposażonego w zawór bezpieczeństwa.
W młynie CryoMill w sposób automatyczny następuje kruszenie próbek, co sprawia, że młyn ten nadaje się do rozdrabniania na przykład odpadów, gleby, produktów chemicznych, tkanek, włosów, drewna, osadów ściekowych, kości, tworzyw sztucznych, nasion oleistych, papieru, roślin, tabletek, tekstyliów, paszy dla zwierząt, wełny itp.
rubber duck
hard plastic
tekstylia
żelki
Aby znaleźć najlepsze rozwiązanie dla swojego zadania analitycznego, odwiedź naszą bazę danych o aplikacjach
| Aplikacje | rozdrabnianie, miksowanie, homogenizacja, rozbijanie komórek |
| Pola zastosowań | biologia, chemia/ tworzywa sztuczne, geologia/ metalurgia, inżynieria/ elektronika, jedzenie, materiały budowlane, medycyna/ farmacja, rolnictwo, szkło/ ceramika, środowisko/ recykling |
| Materiał wejściowy | twarde, średnio twarde, miękkie, kruche, elastyczne, włókniste |
| Zasada działania | nacisk, tarcie |
| Wielkość wejściowa* | <= 8 mm |
| Rozdrobnienie końcowe* | ~ 5 µm |
| wielkość wej. / ilość materiału* | max. 20 ml |
| Liczba stanowisk | 1 |
| Częstotliwość wibracji | digital, 5 - 30 Hz (300 - 1800 min-1) |
| Typowy czas mielenia | 10 min / 4 min (chłodzenie / rozdrabnianie) |
| Mielenie suche | Tak |
| Mielenie mokre | Tak |
| Mielenie kriogeniczne | Tak |
| Rozbijanie komórek w próbówkach | Tak |
| Układ zatrzaskowy samocentrujący | Tak |
| Rodzaje naczyń mielących | zakręcane, szczelne |
| Wykonanie materiałowe elementów rozdrabniających | utwardzana stal, stal nierdzewna, tlenek cyrkonu, PTFE |
| Wielkości naczyń mielących | 5 ml / 10ml / 25 ml / 35 ml / 50 ml |
| Automatyczne napełnianie | 50 l |
| Ustawienie czasu mielenia | digital, 30 s - 99 min |
| Unikalne cechy | 9 |
| Dane elektryczne | 100-240 V, 50/60 Hz |
| Podłączenie do sieci | 1-fazowa |
| Stopień ochronny | IP 30 |
| Pobór mocy | 260 W |
| W x H x D w pozycji zamkniętej | 395 x 373 x 577 mm (D: 710 mm z wylotem na opary) |
| Waga netto | ~ 45 kg |
| Normy / Standardy | CE |
Naczynie mielące w CryoMill wykonuje promieniowe oscylacje w płaszczyźnie poziomej. Bezwładność kulek mielących powoduje, że uderzają one z dużą energią w materiał próbki i powodują jego rozdrobnienie. Naczynie mają zaokrąglone dno i pokrywę, więc nie ma w nich martwych stref, w których mógłby się gromadzić niezmielony materiał.
Naczynie mielące jest stale chłodzone ciekłym azotem podawanym ze zintegrowanego z młynem układu chłodzenia - odbywa się to zarówno przed jak i podczas procesu mielenia kriogenicznego.
