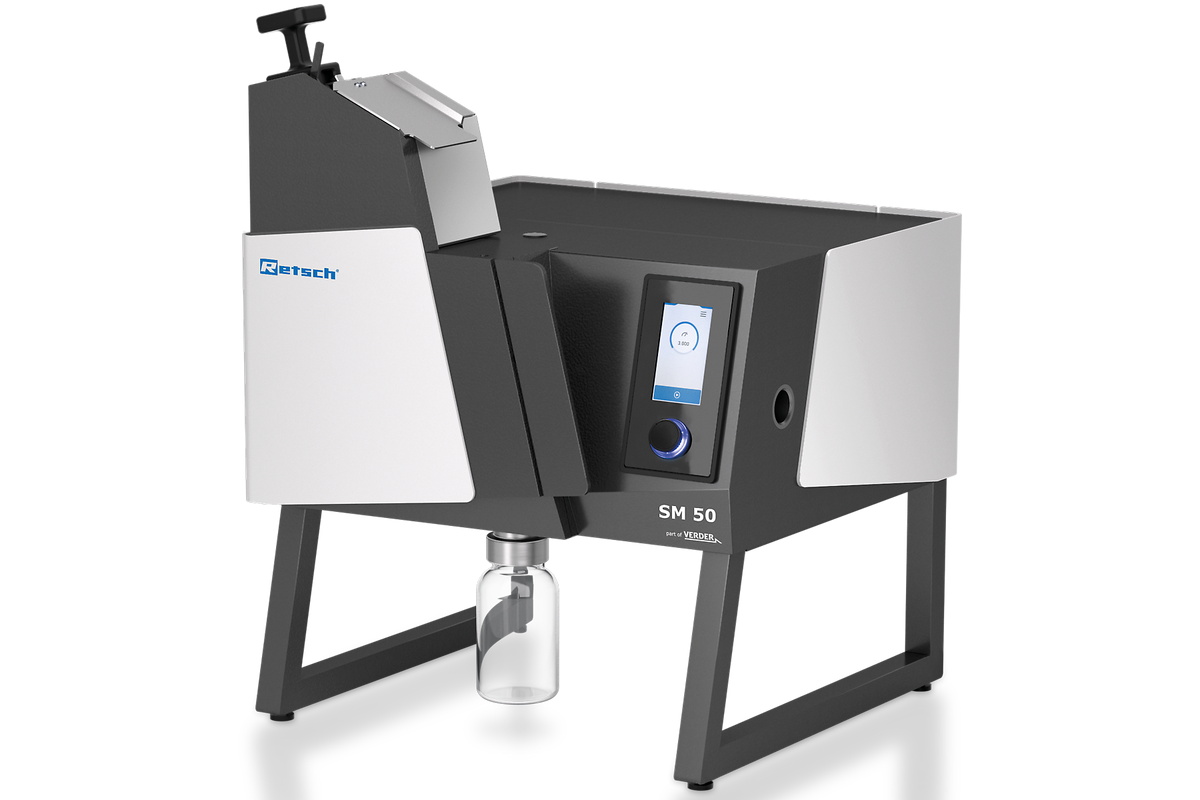

Młyn tnący SM 50

Wiele laboratoriów stoi przed takimi wyzwaniami:

Straty czasu spowodowane skomplikowanym czyszczeniem i ponownym montażem.
Straty próbek spowodowane ukrytymi pozostałościami w trudno dostępnych miejscach
Ograniczone możliwości podczas przetwarzania różnych materiałów
Ryzyko zanieczyszczenia, które może zniekształcić wyniki analizy

RETSCH stawia czoła wyzwaniom:

Nowy SM 50 rewolucjonizuje procesy laboratoryjne i rozwiązuje wiele problemów jednocześnie. Dzięki innowacyjnej konstrukcji z wyjmowaną komorą mielenia, SM 50 upraszcza czyszczenie, oszczędzając do 30% czasu pracy. Jednocześnie, niezrównany, wydajny młyn tnący z jednofazową wtyczką zasilania, umożliwia odzyskanie do 100% próbek* i przygotowanie ich bez zanieczyszczeń.

Kliknij by obejrzeć film

Jedno rozwiązanie do wszystkiego

SM 50 to najmocniejszy na świecie młyn laboratoryjny ze standardową jednofazową wtyczką zasilania. Jego silnik o mocy 1,5 kW napędza duży rotor, zapewniając imponującą moc cięcia przy wysokiej prędkości. Maksymalna prędkość wynosi 4000 obr./min i można ją dostosować do różnych aplikacji.
Lej EasyInspect działa w oparciu o system podawania porcjami i może z łatwością przetwarzać duże próbki o wielkości uziarnienia sięgającej 50 mm. Ten kompaktowy młyn tnący wyposażony jest w wewnętrzny system cyklonowy, który zapewnia bezproblemowe i efektywne przetwarzanie różnych materiałów.
Sita o otworach od 0,25 mm do 10 mm umożliwiają uzyskanie końcowego rozdrobnienia poniżej 250 µm, w zależności od materiału wsadowego. Dwuetapowy proces mielenia pozwala na uzyskanie drobnych cząstek poprzez zastosowanie najpierw sita o dużych, a następnie o mniejszych otworach. Konstrukcja zapewnia wysoką przepustowość dzięki dużym powierzchniom sit wynoszącym 48 mm x 120 mm.

Młyn tnący SM 50 Wszystkie elementy na widoku

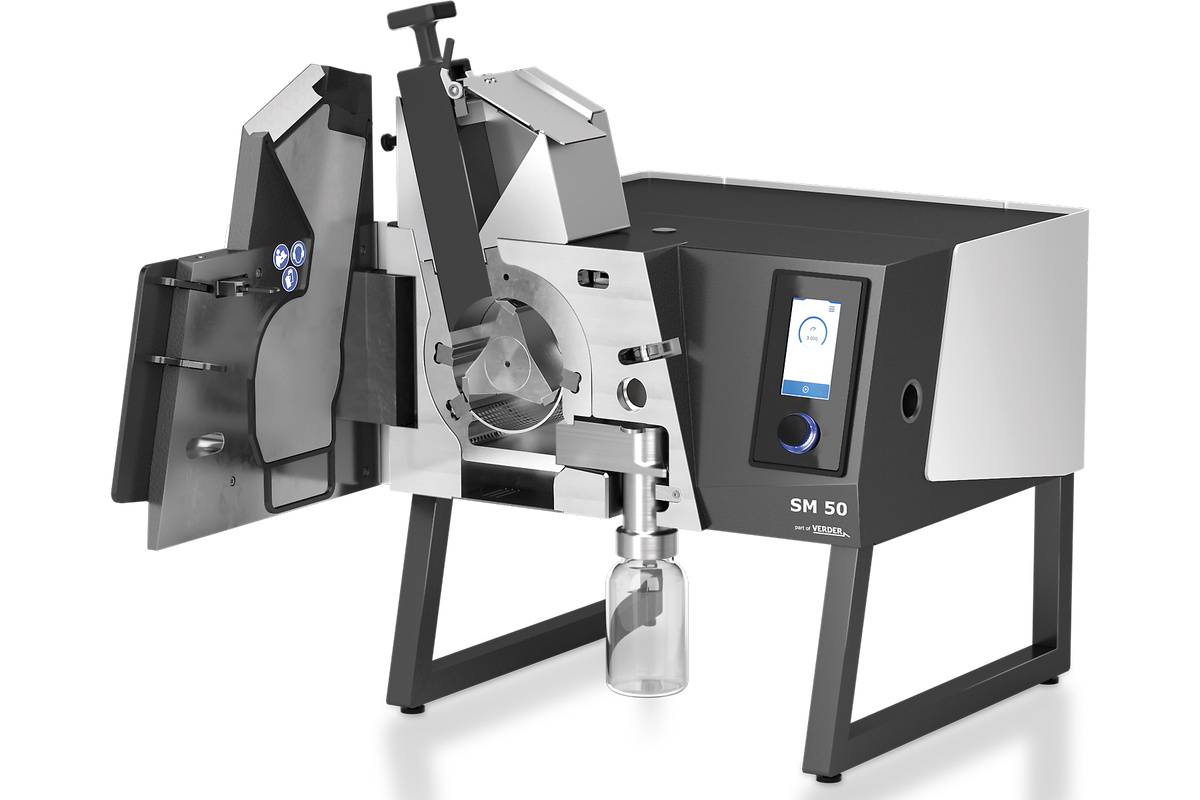

Światowa innowacja: Przy otwieraniu drzwi urządzenia, przednia część leja odchyla się na bok, zapewniając pełną widoczność wnętrza. Koncepcja całkowitego dostępu gwarantuje łatwy dostęp do czyszczenia i inspekcji wszystkich elementów mających kontakt z próbką.

Młyn tnący SM 50 Przestań marnować czas

Do 30% oszczędności czasu podczas czyszczenia dzięki koncepcji Total Access i wyjmowanym elementom push-fit.

System push-fit umożliwia demontaż rotora, sit, cyklonu i komory mielenia bez użycia narzędzi.
Po raz pierwszy możliwy jest również demontaż komory mielącej, co ułatwia gruntowne czyszczenie i znacząco skraca czas przestoju urządzenia.
Lej zasypowy EasyInspect otwiera się całkowicie umożliwiając inspekcję oraz zapewniając szybkie czyszczenie.
Koniec z trudno dostępnymi rurami lub wężami - w SM 50 cyklon jest bezpośrednio zintegrowany z urządzeniem.
Intuicyjna obsługa za pomocą ekranu dotykowego i przycisku, umożliwiająca łatwą regulację prędkości.

Młyn tnący SM 50 - Przestań marnować czas

^{Dzięki koncepcji Total Access oraz wyjmowanej komorze mielenia czas przetwarzania w młynie SM 50 jest znacznie skrócony.}

Młyn tnący SM 50 Trzy opcje czyszczenia

Czyszczenie powierzchowne: pełny dostęp do wnętrza młyna, w tym leja zasypowego, poprzez otwarte drzwi umożliwia kontrolę i łatwe czyszczenie za pomocą szczotki, odkurzacza lub sprężonego powietrza.

Gruntowne czyszczenie: kompleksowe zewnętrzne czyszczenie wszystkich narzędzi mielących, w tym sita, rotora, cyklonu i komory mielenia. Wszystkie zdejmowane są bez użycia narzędzi, za pomocą systemu push-fit.

Równoległe czyszczenie: Jeśli dostępny jest drugi zestaw mielący, próbki można przetwarzać bezpośrednio jedna po drugiej dzięki akcesoriom mielącym typu push-fit, w tym wsuwanej komorze mielącej.

Weź udział i wygraj! Wygraj jeden z trzech SM 50

Wykorzystaj swoją szansę!

Do 100% odzysku próbki * Przestań tracić materiał

W porównaniu do mielenia bez technologii cyklonowej, odzysk materiału próbki jest znacząco poprawiony. Zestaw z cyklonem efektywnie transportuje próbkę do pojemnika bez emisji pyłu i pozostawia minimalne resztki próbki w młynie.
Zintegrowany cyklon eliminuje potrzebę używania elementów łączących, takich jak rury czy węże, oraz minimalizuje odległości i powierzchnie robocze.
Koncepcja wsadowego podawania leja zasypowego służy do kontroli przepływu próbki, optymalizuje wydajność mielenia i efektywność separacji cyklonu.

Młyn tnący SM 50 - Przestań tracić materiał

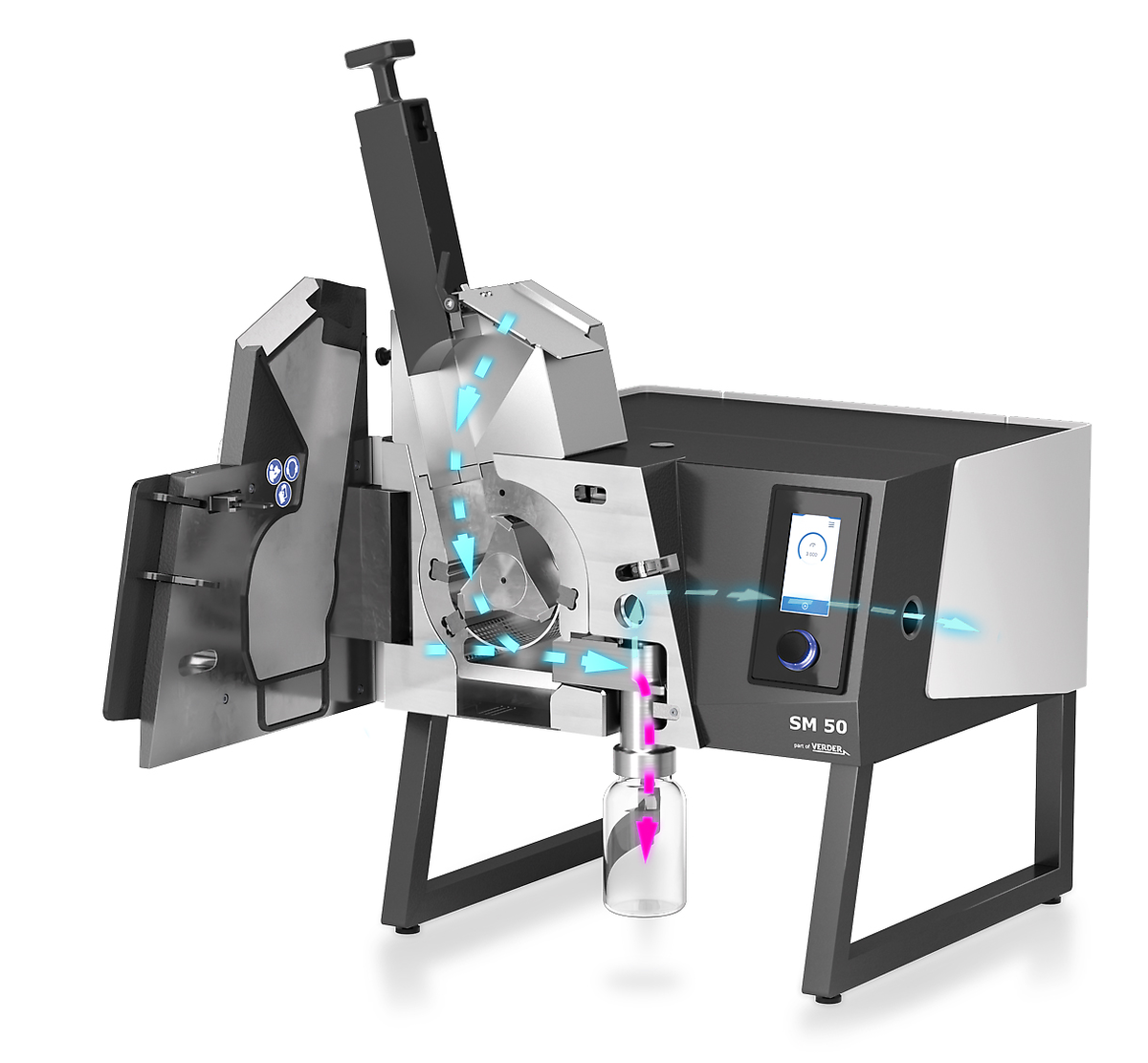

^{Technologia cyklonowa, małe odległości i zminimalizowane powierzchnie optymalizują przepływ materiału w młynie, umożliwiając odzysk do 100% próbek.*}

Młyn tnący SM 50 Koniec ręcznego cięcia wstępnego

Kompaktowy lej EasyInspect umożliwia przetwarzanie dużych próbek bez wstępnego cięcia.

Niezwykle duża komora mieląca umożliwia podawanie dużych próbek, podobnie jak konstrukcja leja zasypowego, która pozwala na wsadowe podawanie próbek o wielkości ziaren do 50 mm. Moc i zaawansowana technicznie konstrukcja SM 50 ułatwia skuteczne mielenie szerokiej gamy materiałów, w tym:

Gęste monolity: psie ciasteczka, korzenie, kawałki drewna
Wytrzymałe polimery: elementy plastikowe, mieszanki gumowe, zabawki dla dzieci, artykuły gospodarstwa domowego
Twarde i kruche elementy: części elektroniczne, próbki poddane działaniu LN2

karma dla zwierząt

plastikowe zabawki

roots

Stop kontaminacji

Maksymalne bezpieczeństwo, nawet przy częstych zmianach materiału próbki

Czyszczenie na nowym poziomie: Wszystkie akcesoria mielące są łatwo dostępne i można je skutecznie oczyścić z uporczywych pozostałości. Po raz pierwszy możliwe jest również oddzielne czyszczenie komory mielącej, co dodatkowo zapobiega zanieczyszczeniu krzyżowemu przez próbki mielone wcześniej.
Komora mieląca typu push-fit jest dostępna w różnych wersjach materiałowych, takich jak stal nierdzewna do mielenia wymagającego większej odporności na ścieranie lub aluminium do standardowych zastosowań lub do mielenia bez zanieczyszczeń metalami ciężkimi, co umożliwia elastyczną konfigurację w jednym młynie.

Kliknij by obejrzeć film

^{Wyjmowaną komorę mielącą typu push-fit można czyścić poza urządzeniem, używając np. wody.}

Koniec z kompromisami

SM 50 łączy w sobie kompaktowość młynów nablatowych z wysoką wydajnością młynów wolnostojących. W przeciwieństwie do innych modeli stołowych, może rozdrabniać duże monolityczne próbki, może mielić duże próbki monolityczne dzięki przestronnemu lejowi i komorze o znacznej objętości. Precyzja. Moc. Wydajność. Zawsze wyjątkowe wyniki. Istnieje wiele innych powodów, dla których warto wybrać SM 50.

Napęd o mocy 1,5 kW ze zmienną prędkością zapewnia bardzo wydajne rozdrabnianie.
Maksymalna prędkość 4000 obr/min zapewnia wyjątkową wydajność cięcia
Duża średnica rotora 130 mm i głębokość 48 mm zapewniają wysoką siłę uderzenia i szybkie rozdrabnianie próbek (porównywalne z dużymi, wolnostojącymi podłogowymi młynami tnącymi).
Znakomita prędkość cięcia wynosząca 27 m/s.
3 dwuostrzowe noże tnące zapewniają 18 cykli cięcia na na obrót rotora i długość cięcia wynoszącą 864 mm na obrót, co przekłada się na wyjątkową efektywność cięcia.
Zoptymalizowana konstrukcja zmniejsza ryzyko zatorów i gwarantuje płynną pracę.
Kompleksowe i wygodne mechanizmy otwierania drzwi z obrotowym uchwytem.

Młyn tnący SM 50 - Koniec z kompromisami

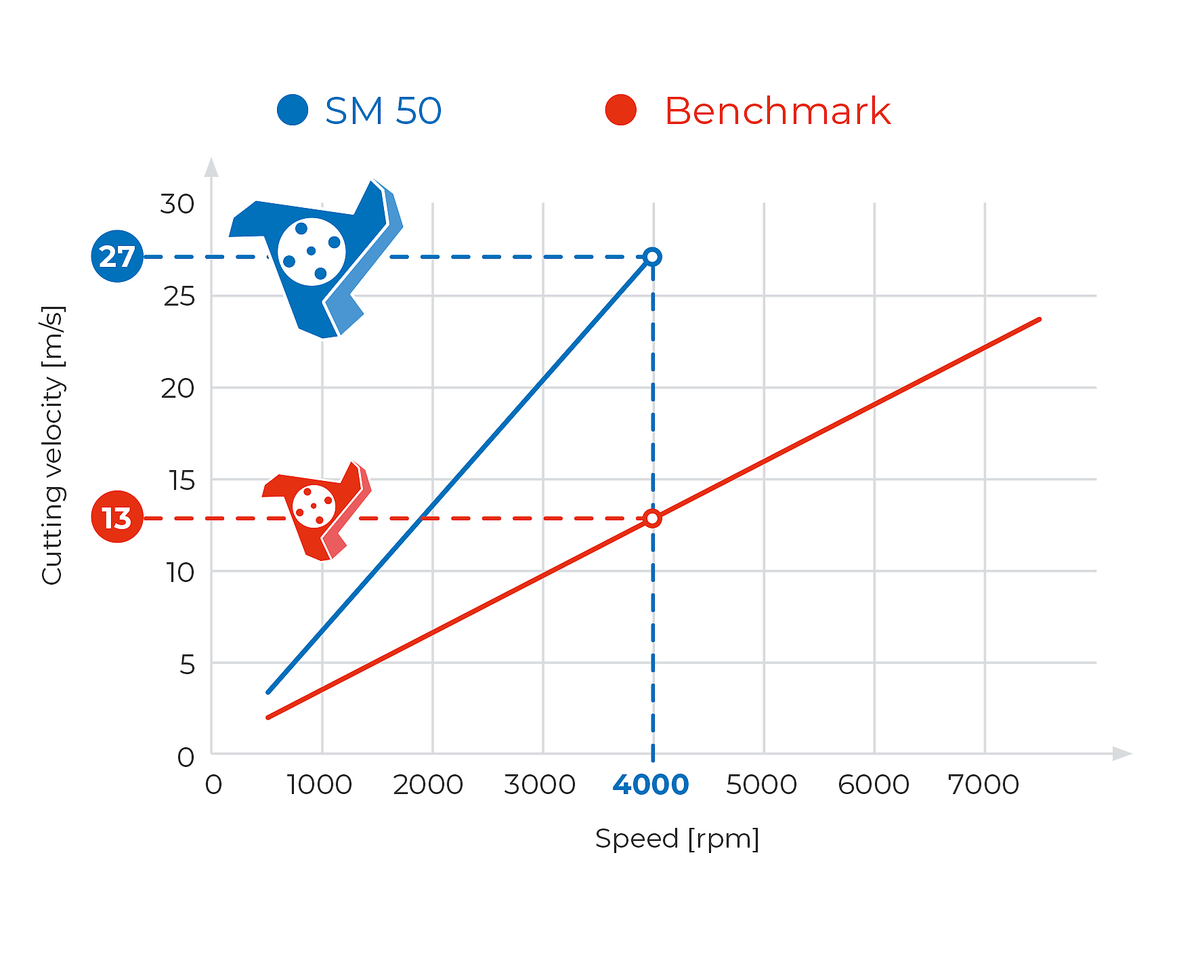

^{Duża średnica rotora i wysoka prędkość obrotowa przekładają się na wyjątkowo wysoką moc i prędkość cięcia.}

Młyn tnący SM 50 Szeroka gama akcesoriów zapewnia maksymalną wszechstronność

Dla SM 50 dostępna jest szeroka gama akcesoriów, w tym

Wsuwana komora młyna mocowana na zatrzask, dostępna w trzech różnych wykonaniach materiałowych, przeznaczona do standardowych aplikacji, aplikacji wymagających odporności na ścieranie i korozję, oraz do mielenia bez zanieczyszczeń metalami ciężkimi.
Zintegrowany cyklon zapewnia całkowite odzyskanie próbki.
Komora grawitacyjna do mielenia bez cyklonu, w której naczynie jest umieszczone bezpośrednio pod młynem, dzięki czemu materiał wpada do niego grawitacyjnie. Nadaje się tylko do zastosowań wymagających zgrubnego wstępnego mielenia materiałów niepylących.

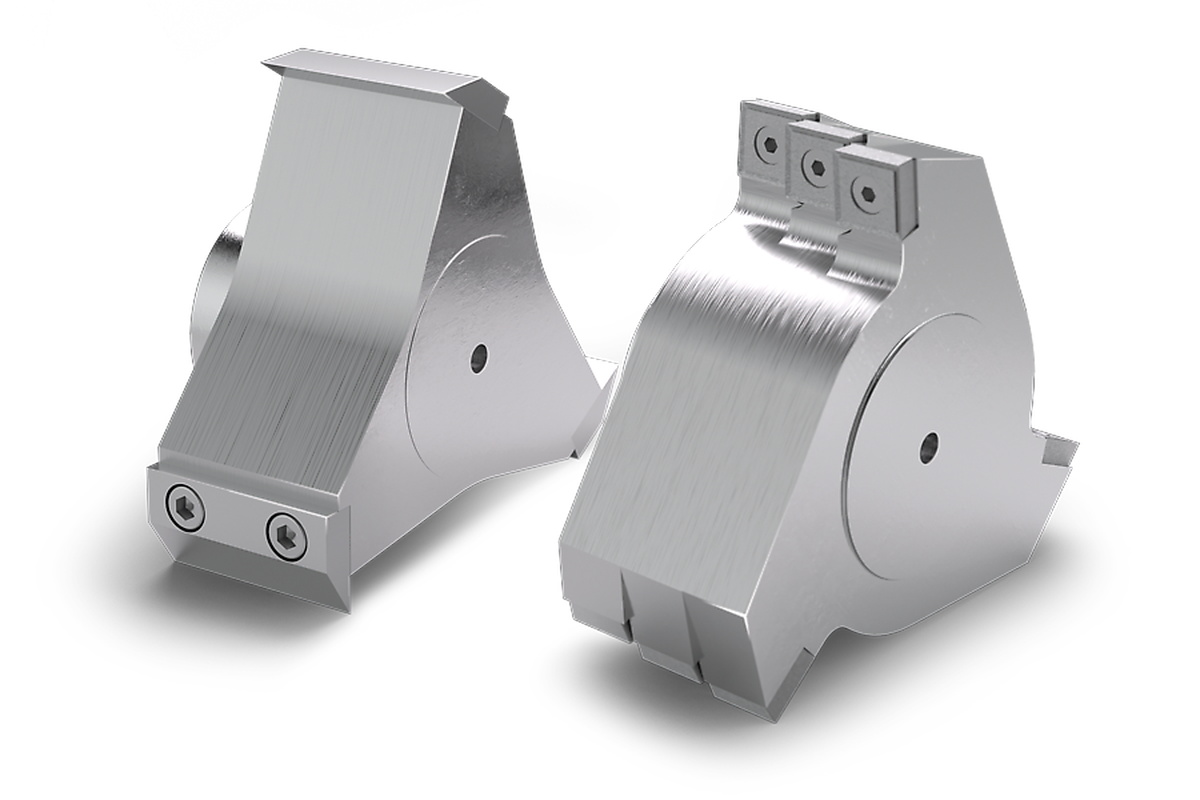

Rotor o ostrzach równoległych i rotor 3-dyskowy przeznaczone do obróbki materiałów o właściwościach od miękkich do twardych.

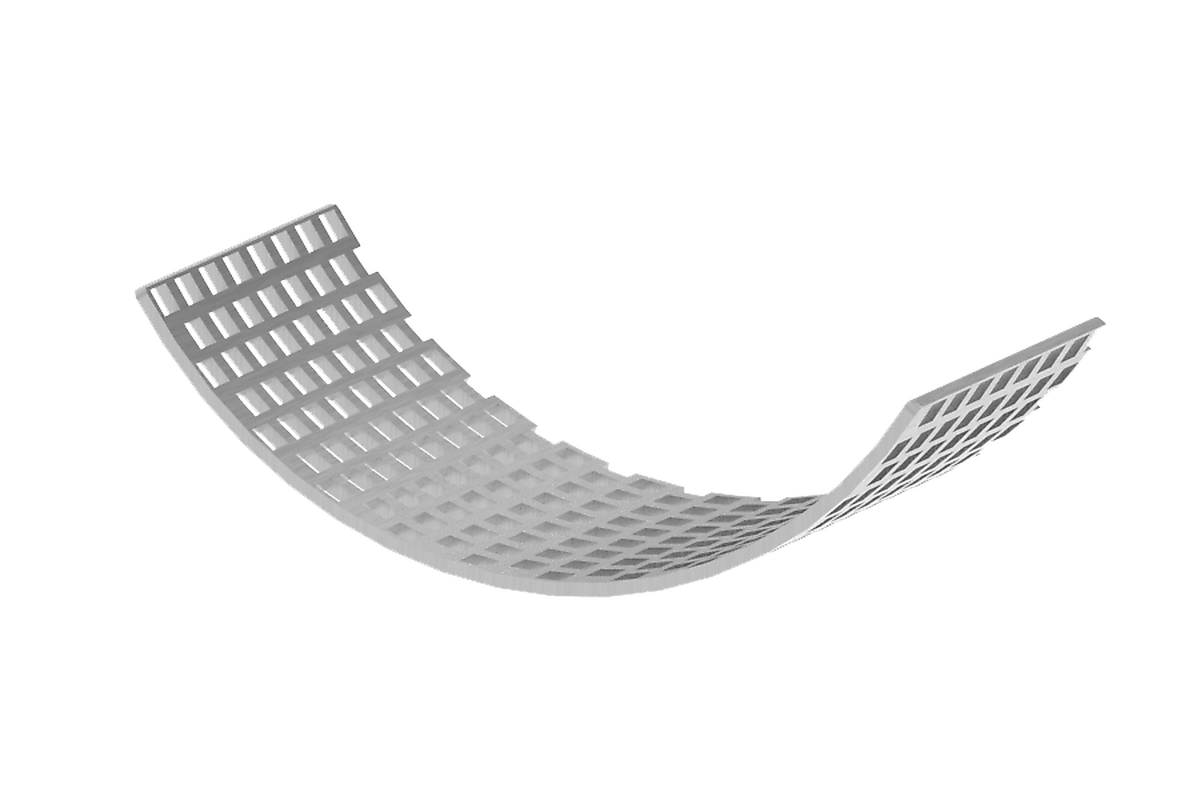

Dziewięć różnych rozmiarów sit, od 10 mm do 0,25 mm, przeznaczonych do standardowych aplikacji lub do mielenia bez zanieczyszczeń metalami ciężkimi.
Systemy odbierania próbki są dostępne w wykonaniu ze szkła o pojemności 0,25 i 0,5 l, a także w naczyniu o pojemności 3 l wykonanym ze stali.

Młyn tnący SM 50 Innowacyjne komponenty w skrócie

SM 50 zapewnia 100% odzysk próbki i wyniki wolne od zanieczyszczeń dzięki zaawansowanej konstrukcji z lejem EasyInspect, zintegrowanym cyklonem i komorą mielenia typu push-fit.

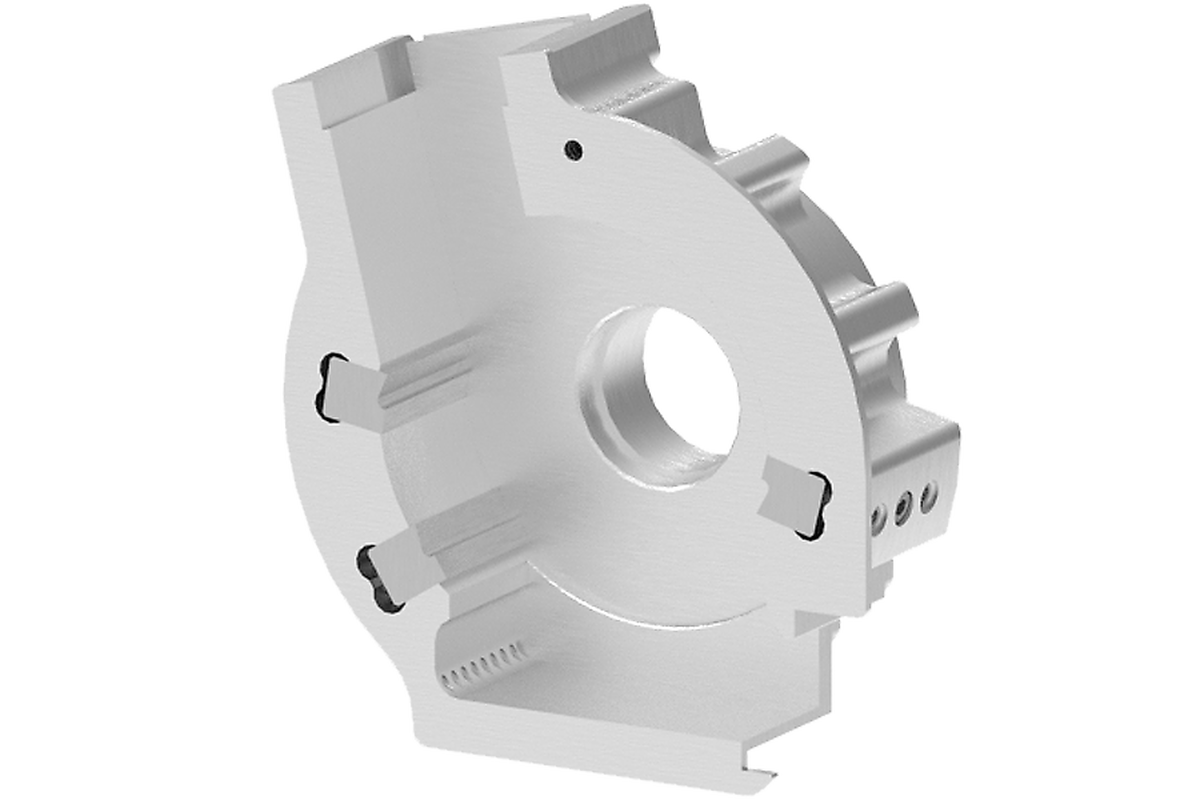

1 | Wsuwana komora mielenia typu Push-fit

Zdejmowana komora mielenia typu push-fit, wykonywana z różnych materiałów, zapobiega zanieczyszczeniom i umożliwia szybką zmianę ustawień. Zewnętrzne czyszczenie zapewnia całkowite usunięcie pozostałości próbki, co zwiększa skuteczność przygotowywania próbek bez zanieczyszczeń.

2 | Lej zasypowy EasyInspect.

Lej zasypowy EasyInspect umożliwia podawanie próbek o objętości do 200 ml lub pojedynczych próbek o wymiarach do 50 mm. Działa na zasadzie załadunku porcjowego i wyposażony jest w zasuwę kontrolującą przepływ dla optymalnej wydajności mielenia oraz efektywności cyklonu, dodatkowo zapewniając ochronę przed urazami. System tłoka obsługiwany jedną ręką kontroluje przepływ próbki, a zasuwa kieruje masywne materiały do kanału mielącego.

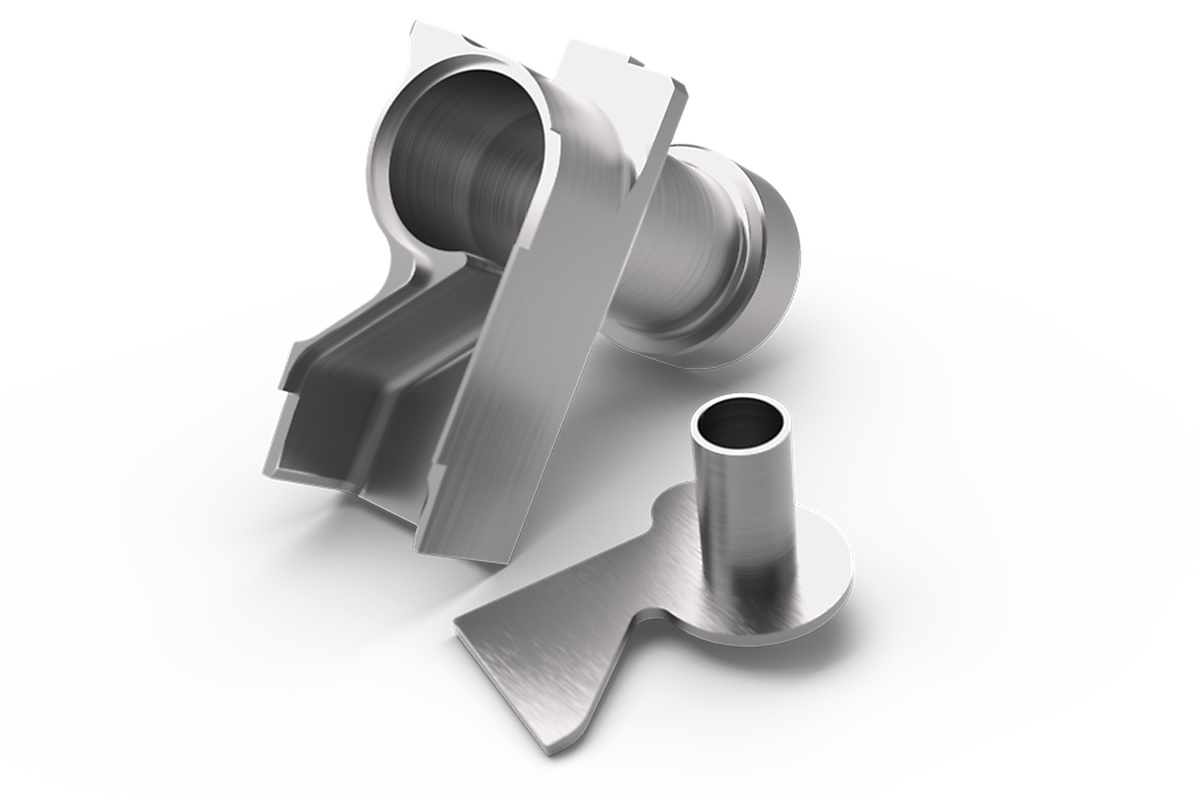

3 | Zintegrowany cyklon

Kompaktowy, wsuwany cyklon jest zintegrowany z obudową urządzenia, co ułatwia czyszczenie i minimalizuje straty próbki. Zaprojektowany z zaledwie dwóch elementów (pokrywy i korpusu), umożliwia szybki demontaż i prosty montaż. Gwint GL55 umożliwia podłączenie szklanych butelek o pojemności 250/500 ml lub 3-litrowego pojemnika za pomocą adaptera.

Młyn tnący SM 50 Dbałość o szczegóły: specjalne rozwiązania zapewniające najwyższą wydajność

Poznaj przemyślane elementy konstrukcyjne, które przyczyniają się do wyjątkowej wydajności młyna tnącego SM 50.

Zwolnienie wału rotora: wał rotora można zwolnić za pomocą funkcji na ekranie dotykowym, co ułatwia czyszczenie lub montaż rotora.
Klapa leja zasypowego: pomaga w skutecznym wpychaniu puszystych materiałów do komory mielenia.
Zdejmowany tłok: tłok można odłączyć, odkręcając tylko jedną śrubę w celu uzyskania szybkiego dostępu.
Otwór inspekcyjny: Umożliwia kontrolę i czyszczenie kanałów łączących się z odkurzaczem.
Ekran dotykowy z obrotowym przyciskiem: zapewnia intuicyjną kontrolę i obsługę funkcji urządzenia.

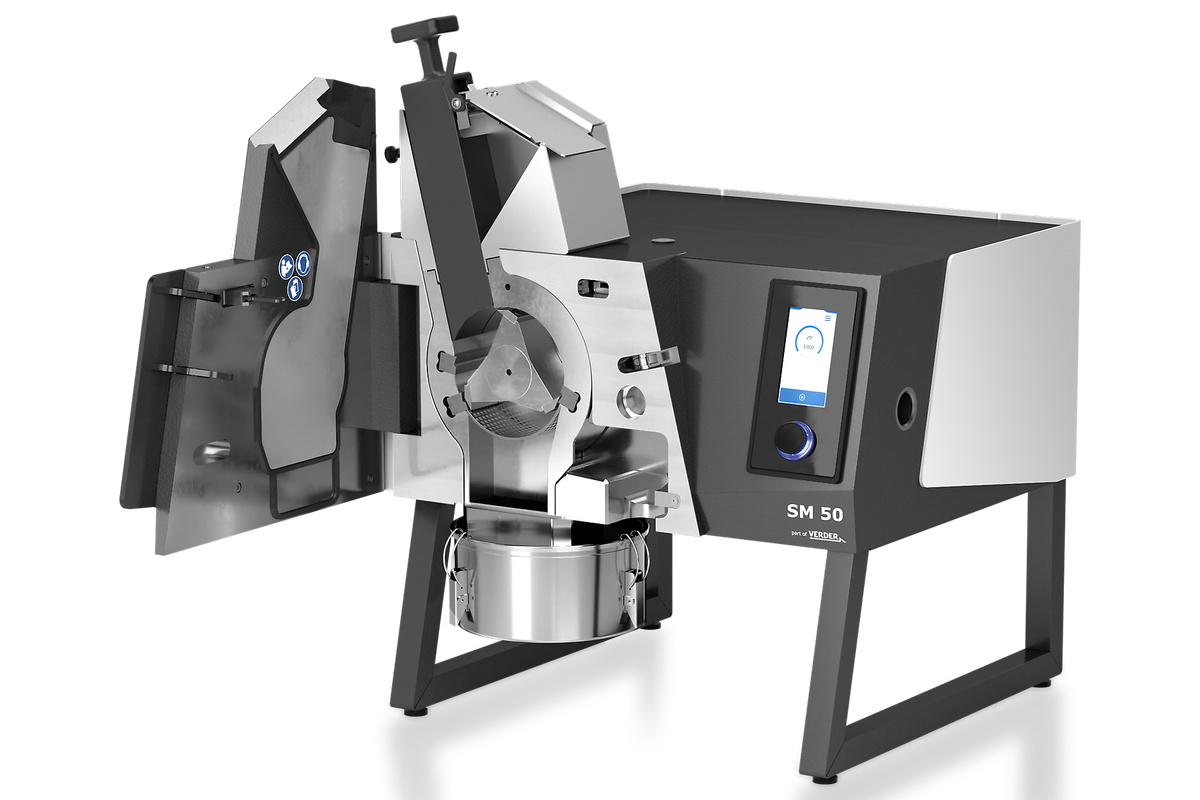

Grawitacyjna komora mieląca: wykorzystuje grawitację do wspomagania przepływu próbki w przypadku wstępnego zgrubnego rozdrabniania materiałów niepylących.

Kliknij by obejrzeć film

^{Odkryj kluczowe funkcje SM 50}

Młyn tnący SM 50 Przykładowe Aplikacje

Wysoka wydajność cięcia modelu SM 50 sprawia, że jest idealny do zastosowań w branżach takich jak rolnictwo, recykling, przemysł spożywczy i paszowy oraz farmaceutyczny. Działanie ścinające i tnące, przemyślana konstrukcja oraz szeroki zakres akcesoriów umożliwiają mielenie materiałów miękkich, średnio twardych, twardych, elastycznych i włóknistych.

roots

preformy

feathers

plastikowe zabawki

Aby znaleźć najlepsze rozwiązanie dla swojego zadania analitycznego, odwiedź naszą bazę danych o aplikacjach

Baza Aplikacji

Młyn tnący SM 50 Zasada działania

Młyn tnący SM 50 wykorzystuje siły cięcia i ścinania w celu uzyskania redukcji rozmiaru. Próbki są podawane partiami przez lej EasyInspect i przemieszczane do komory mielenia za pomocą tłoka. W komorze próbka jest rozdrabniana między ostrzami rotora i stacjonarnymi ostrzami o dwóch krawędziach tnących. 3-dyskowy rotor jest wyposażony w spiralnie ułożone odwracalne ostrza z węglika wolframu, które tną sekwencyjnie, podczas gdy rotor o przekroju równoległym zapewnia solidne cięcie w celu wydajnego rozdrabniania.
Technologia cyklonowa pomaga w przenoszeniu materiału z komory mielenia do naczynia zbiorczego, wspierana przez specjalne otwory wentylacyjne, które optymalizują odprowadzanie próbki. Dzięki zmiennemu zakresowi prędkości od 500 do 4000 obr/min, SM 50 można łatwo dostosować do różnych wymagań poszczególnych aplikacji.

Kliknij by obejrzeć film

Młyn tnący SM 50 Dane techniczne

Aplikacje	rozdrabnianie poprzez cięcie
Pola zastosowań	chemicals / plastics, electronics, environmental / recyling, food / feed, materiały dla budownictwa, pharma / biotech / medtech, power generation / energy, rolnictwo
Materiał wejściowy	miekkie, średnio- twarde, twarde, elastyczne, włókniste
Zasada działania	ścieranie, cięcie
Wielkość wejściowa*	50 mm
Rozdrobnienie końcowe*	0.25 - 10 mm
Prędkość przy 50 Hz (60 Hz)	500 - 4,000 min-1
Prędkość obrotowa rotora	4.3 - 27.1 m/s
Średnica rotora	129,5 mm
Typy rotorów	parallel section rotor / 3-disc rotor
Typy lejów zasypowych	EasyInspect hopper
Wykonanie materiałowe elementów rozdrabniających	stal nierdzewna, stal do mielenia bez wnoszenia metali ciężkich
Wielkości sit	trapezoid holes 0.25 / 0.50 / 0.75 / 1.00 mm square holes 2.00 / 4.00 / 6.00 / 8.00 / 10.00 mm
Systemy odbierania / pojemności	collecting glass 0.25 / 0.5 l (not for gravity chamber) and collecting receptacle 3 l
Napęd	silnik asynchroniczny 3 fazowy z falownikiem
Moc napędu	1,5 kW
Dane elektryczne	100 V, 110 V, 120 V, 20 A 200-230 V, 10 A
Podłączenie do sieci	1-fazowa
Hamulec silnika	Tak
Stopień ochronny	IP 20
W x H x D w pozycji zamkniętej	565 x 750 x 530 (with base frame and hopper)
Waga netto	80 kg
Normy / Standardy	CE

*w zależności od materiału wejściowego oraz konfiguracji/ustawień urządzenia
