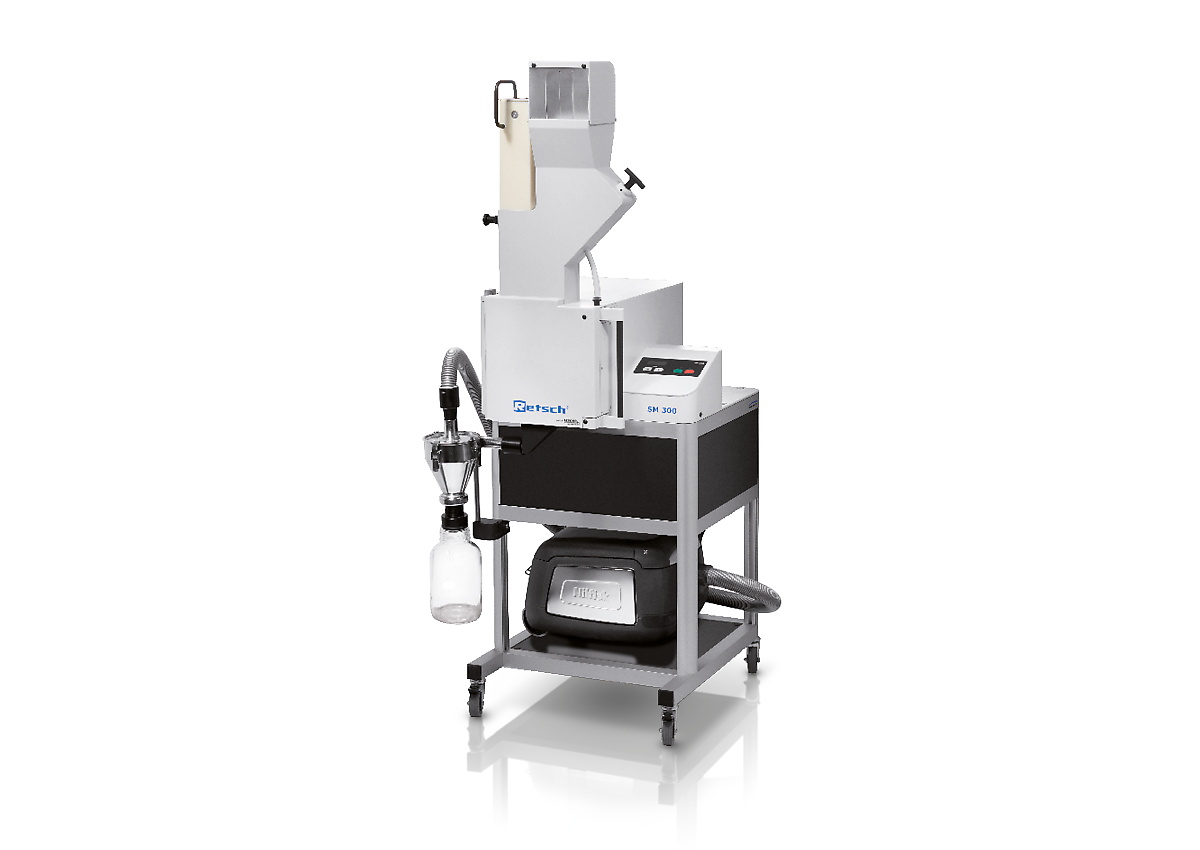

Młyny tnące przeznaczone są do mielenia miękkich, średnio twardych, twardych, elastycznych, włóknistych i niejednorodnych mieszanek. Dzięki mocnemu napędowi o mocy 3 kW z wysokim momentem obrotowym i technologii RES (koło zamachowe), młyn tnący SM 300 sprawdza się szczególnie w trudnych zadaniach, w których inne młyny tnące zawodzą. Dzięki regulowanej w zakresie 100 - 3000 obr/min. prędkości, młyn ten pozwala na idealne dostosowanie do wymagań różnych aplikacji. Dostępna jest cała gama sit dolnych o wielkości oczek od 0,25 do 20 mm, zapewniających uzyskanie próby o zdefiniowanym stopniu rozdrobnienia.
"It is a very robust mill that allows us to homogenize samples with a very uniform particle size according to the sieve used and very easy to use. Since it is a very robust equipment, as it is made to last, definitely I would recommend."
Jonatan Racancoj
Cempro-Proverde
"This mill is the work horse of the department. It can handle almost everything you want to put through it. Easy to take apart and clean. I have worked with other mills in the past and this one is by far the best."
Jason Roys
Covance
"Before our acquisition of the SM 300, we were using a VitaMix to convert structured components into powder. Of course, that took ages for larger batches of material. Now, with the mill, we are able to save on time and energy. It is a must purchase for any business that needs to cut, powder, mill, eviscerate, or otherwise reduce large particles in any way."
Major Hillmann
Epiceutical Labs
Dodatkowa masa koła zamachowego zapewnia bardzo wysoki moment obrotowy, który umożliwia SM 300 rozdrabnianie wielu materiałów do poziomy próbki analitycznej w jednym kroku (technologia RES, patrz grafika po prawej). Dodatkowa moc szczytowa pochodząca z masy koła zamachowego jest wykorzystywana do pokonywania potencjalnych blokad, nawet podczas mielenia szczególnie twardych materiałów. Takie rozwiązanie pozwala na szybsze podawanie próbek, co zwiększa wydajność młyna.

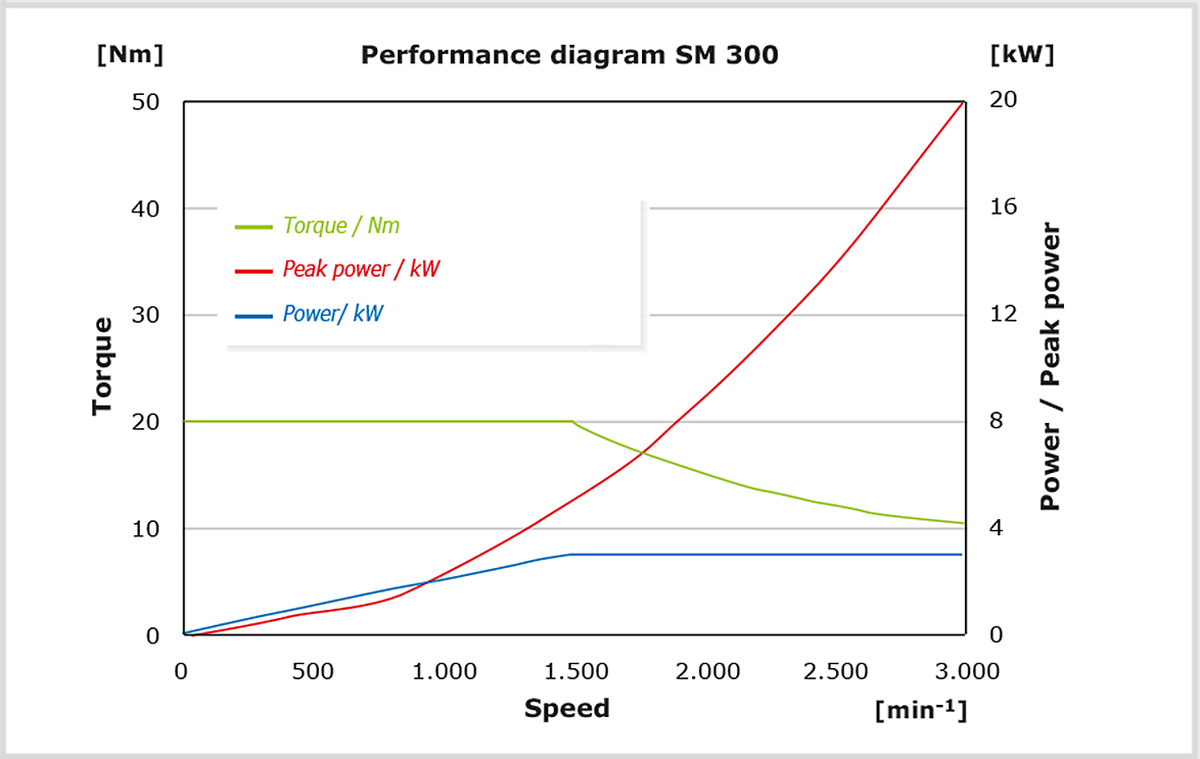

Wykres przedstawia moment obrotowy (zielony) i moc (niebieski) napędu, jak również chwilowo osiągalną moc szczytową (czerwony) w zależności od prędkości obrotowej. Moc szczytowa wzrasta w całym zakresie prędkości obrotowej. Oznacza to, że im wyższa prędkość, tym więcej mocy jest chwilowo dostępne dla zdarzeń związanych z cięciem.
This video shows the amazing versatility of the SM 300 cutting mill, with a wide range of accessories including different hoppers, collection vessels and rotors to facilitate the feeding and collection of sample materials of different shapes, sizes and quantities. The variable speed allows the perfect cutting parameters to be selected, and the powerful 3 kW motor with RES technology gives the mill maximum pulling power.
Watch the video to see how the SM 300 handles these 8 applications with flying colours:
Idealny do lekkich & materiałów wrażliwych na ciepło
W przypadku zastosowania opcjonalnego systemu odsysania próbki z cyklonem, SM 300 staje się zdolny do mielenia także próbek o niskiej gęstości lub wrażliwych na ciepło.

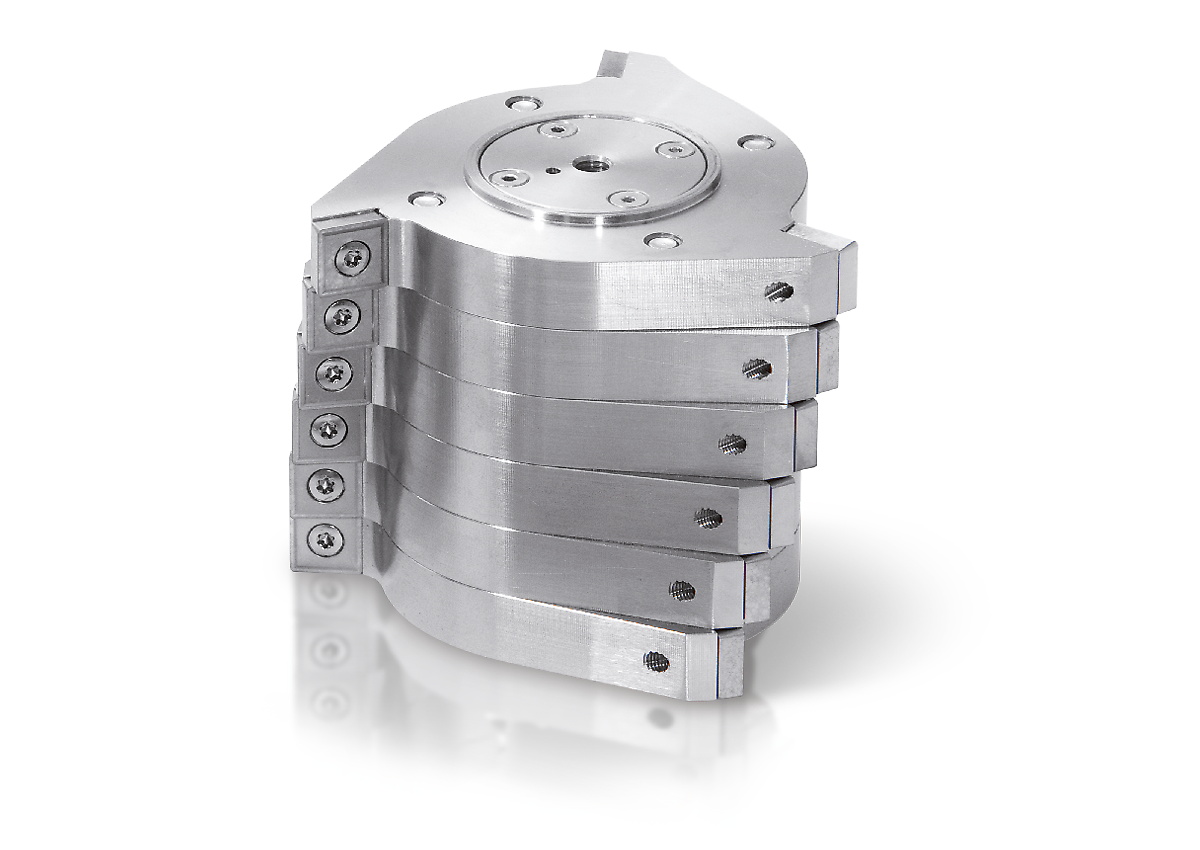

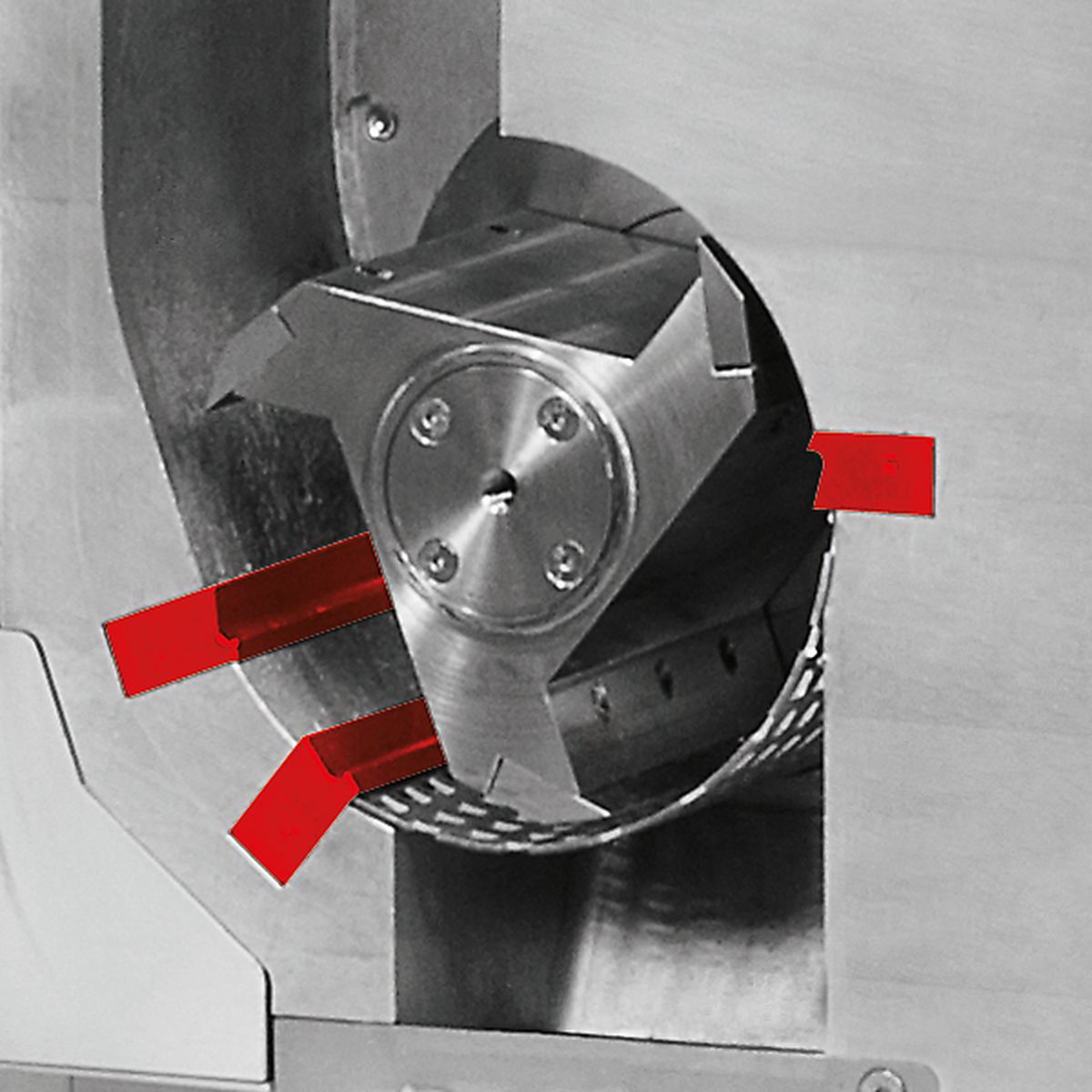

SM 300 jest wyposażona w ostrza tnące o dwóch krawędziach tnących, które znacznie zwiększają liczbę i skuteczność cięcia. Na przykład rotor o przekroju równoległym generuje 18 cięć na obrót.

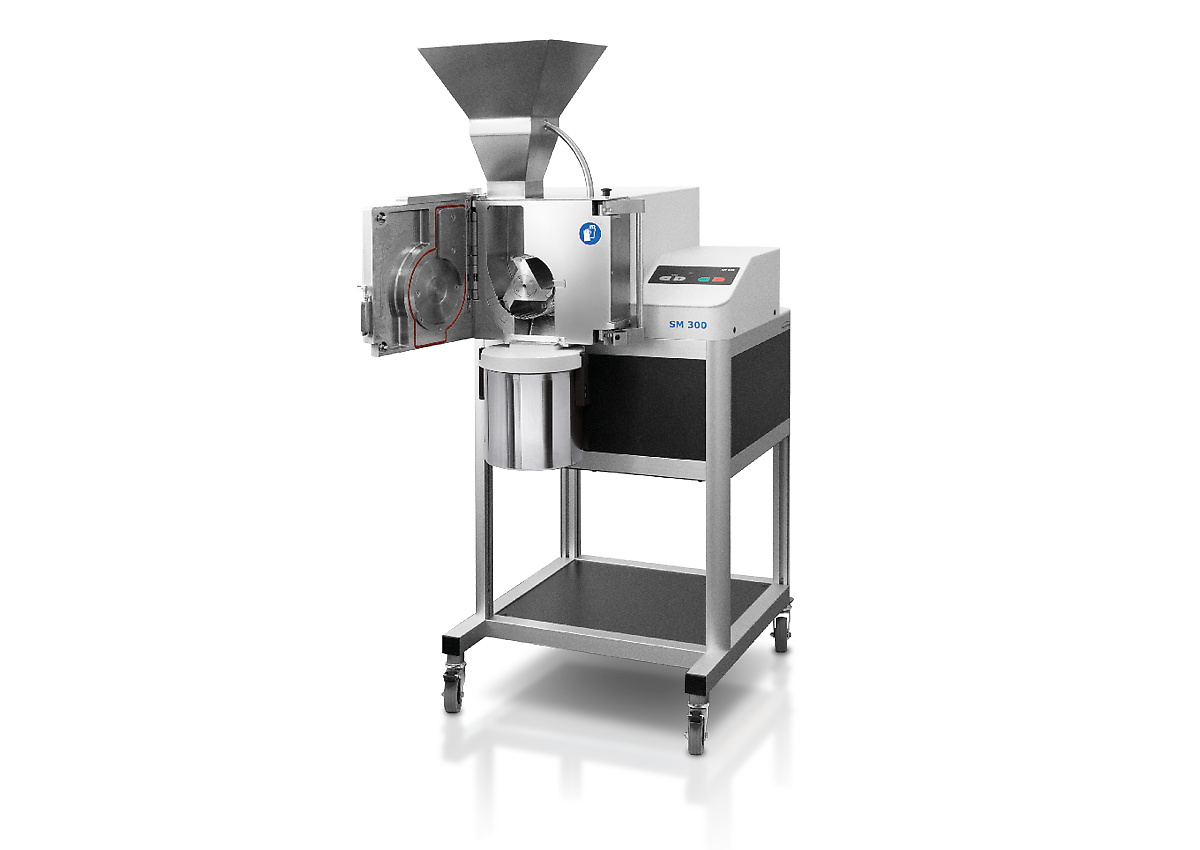

Obsługa SM 300 jest wyjątkowo prosta i bezpieczna. Wsuwany rotor i sita dolne można łatwo zdemontować bez użycia narzędzi. Wyłącznik bezpieczeństwa zapobiega uruchomieniu młyna przy otwartych drzwiach. Elektroniczna kontrola bezpieczeństwa zapewnia, że drzwi nie mogą być otwarte, gdy silnik pracuje.
Lej zasypowy można odchylić, aby uzyskać pełny dostęp do komory mielenia, co w połączeniu z gładkimi powierzchniami znacznie ułatwia czyszczenie młynka. Podobnie jak konstrukcja sit dolnych, która ogranicza do minimum zatrzymywanie się fragmentów próbki.

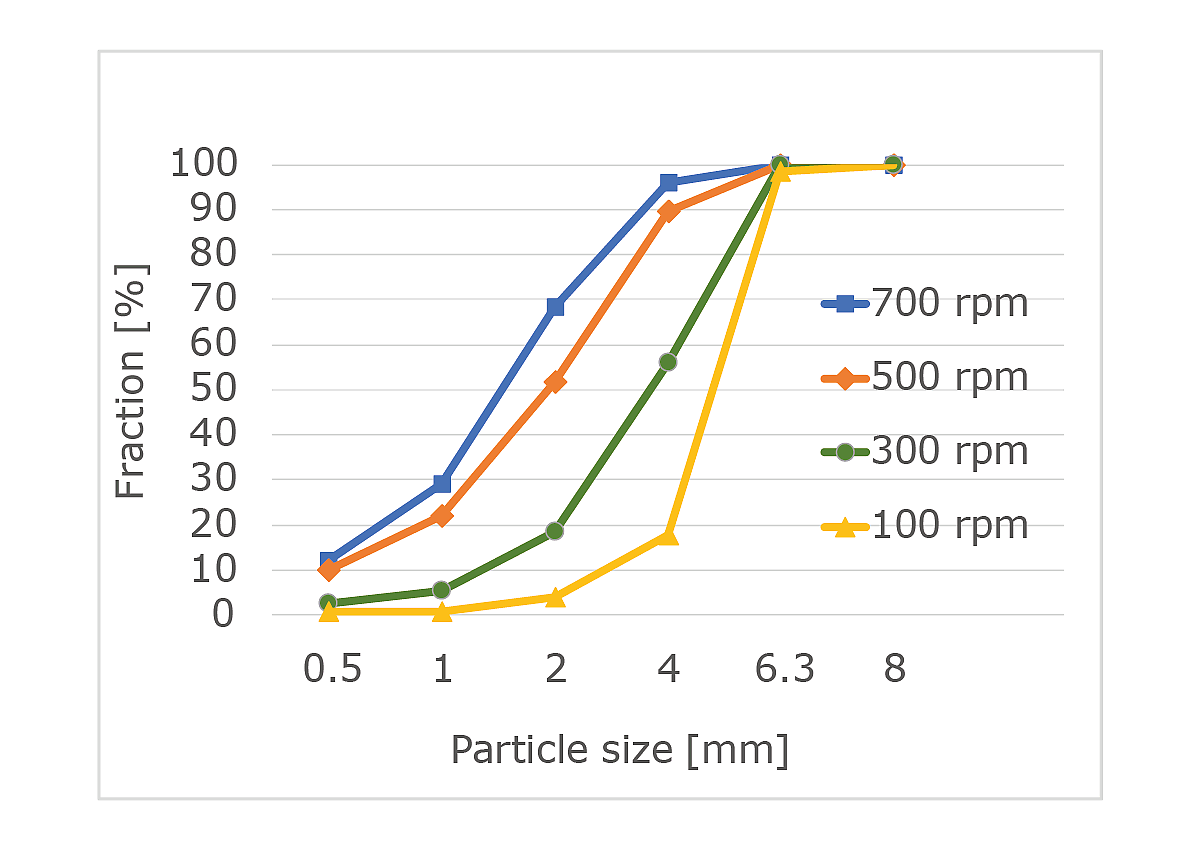

Zmniejszenie prędkości prowadzi do zmniejszenia frakcji drobnej próbki i zwiększenia ilości cząstek w pożądanym zakresie wielkości. Specjalnie dla tego typu aplikacji, najniższa prędkość SM 300 została zredukowana do 100 min-1. Jest to również korzystne w przypadku rozdrabniania materiałów wrażliwych na temperaturę: mniejsza prędkość powoduje mniejszy pobór energii, co zapobiega nadmiernemu nagrzewaniu się próbki podczas procesu.

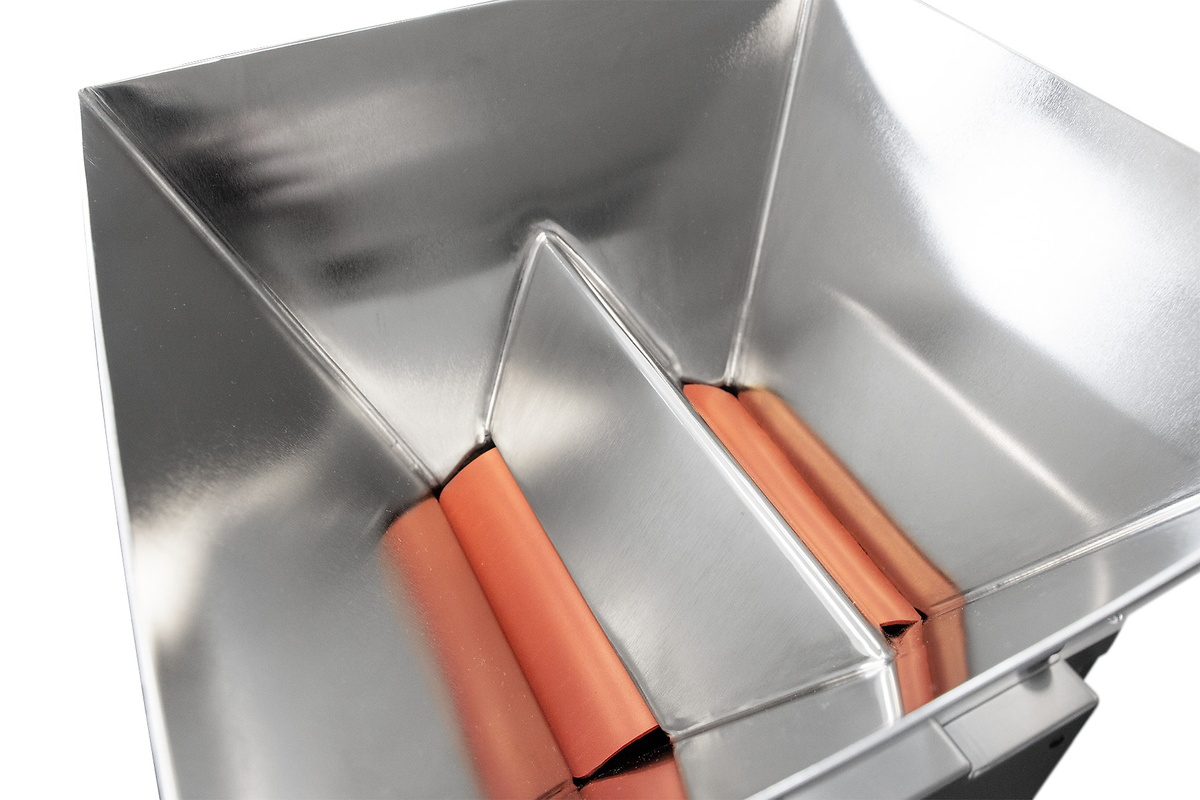

Dla zastosowań takich jak produkcja żywności lub kosmetyków na małą skalę, SM 300 jest dostępny w wersji FoodGrade ze stali nierdzewnej 316L, która spełnia wytyczne przemysłu spożywczego i farmaceutycznego. Jest on wyposażony w lej zasypowy do materiałów długich, co ułatwia podawanie próbek takich jak np. części roślin konopi. W tej konfiguracji wszystkie części mające kontakt z próbką są wykonane z 316L. Opcjonalnie, ostrza na rotorze oraz stacjonarne ostrza tnące są wykonane z certyfikowanej przez FDA stali nierdzewnej, która jest mniej podatna na zużycie pod wpływem ciągłych naprężeń niż 316L.

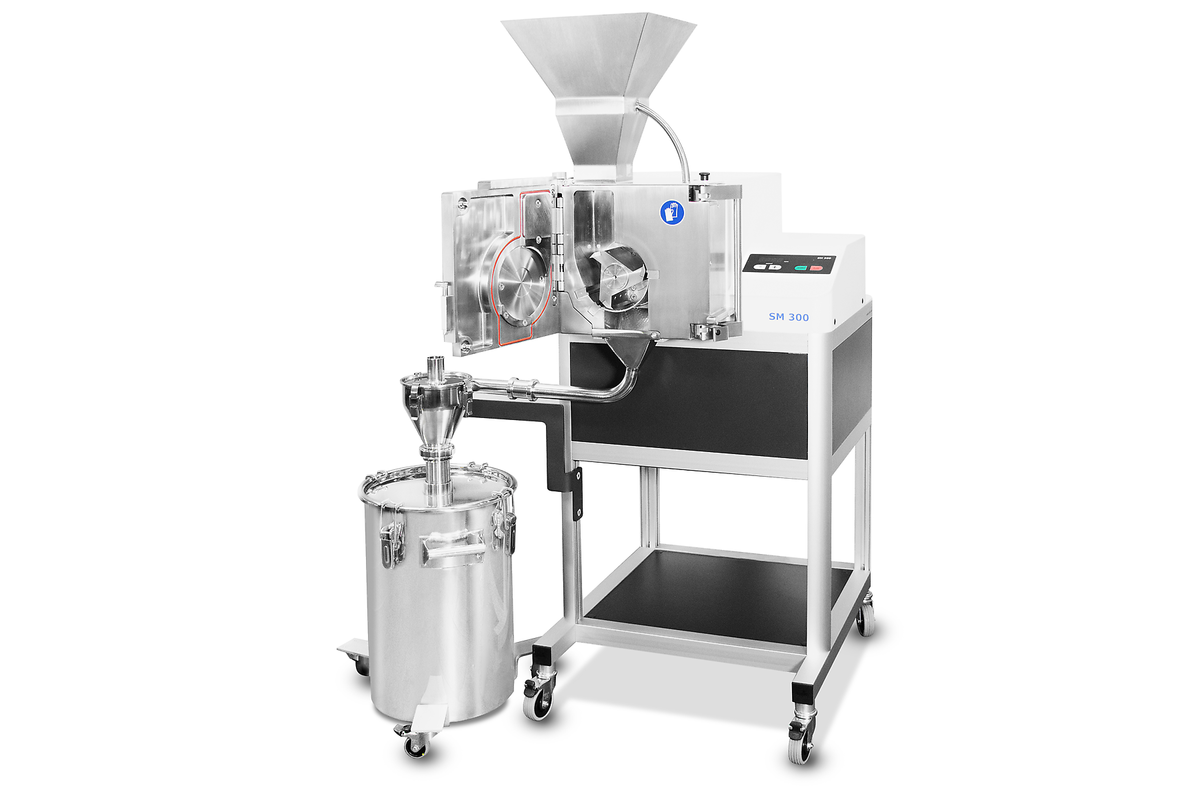

Urządzenie może być wyposażone w opcjonalny cyklon i duży pojemnik 30 l (oba wykonane ze stali nierdzewnej 316L) do zbierania dużych ilości próbek. Gładkie powierzchnie gwarantują prawie 100% odzysk próbki i ułatwiają czyszczenie.

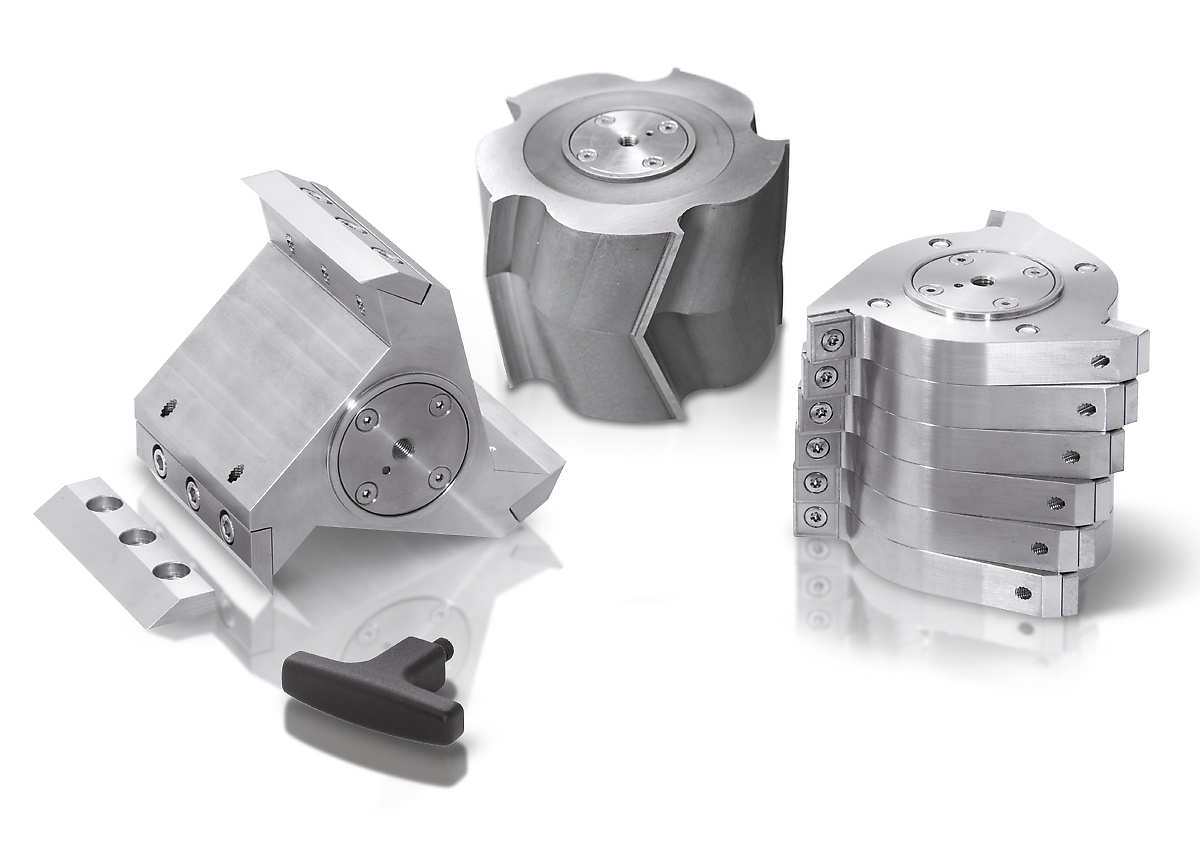

Rotor z ostrzami równoległymi, rotor 6-dyskowy i rotor typu V - różne typy rotorów pozwalają na idealne dopasowanie pod kątem właściwości próbki.

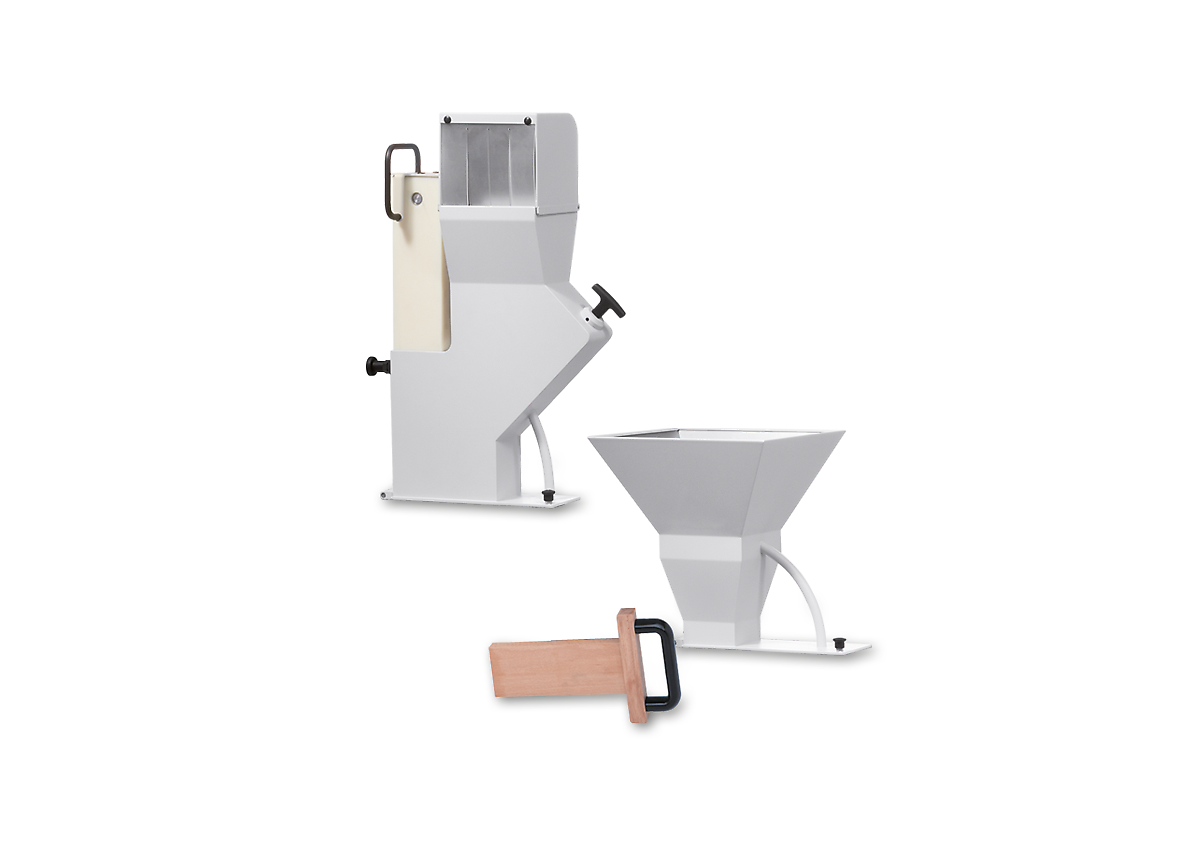

SM 300 może być wyposażony zarówno w lej uniwersalny, który jest odpowiedni dla większości próbek, jak i w lej do materiałów długich, który jest zaprojektowany z myślą o długich i włóknistych próbkach.

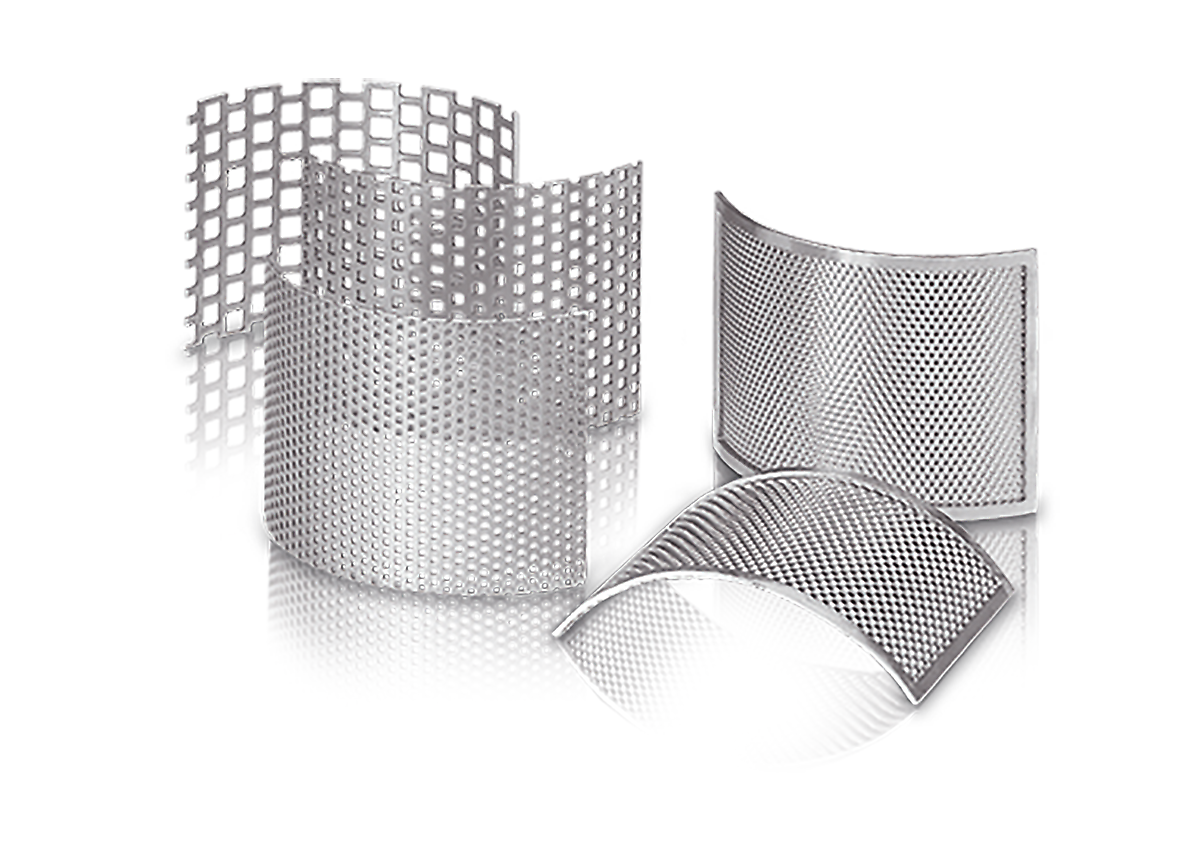

Sita dolne wykonane są ze stali nierdzewnej i są dostępne w wersji z oczkami kwadratowymi oraz trapezoidalnymi.
Młyny tnące RETSCH nadają się do szerokiego zakresu zastosowań. Typowe materiały to preformy PET, żużel aluminiowy, pasza dla zwierząt, kości, kable, tektura, komponenty elektroniczne, granulki paszowe, folie, żywność, skóra, węgiel brunatny, mieszanki materiałów, metale nieżelazne, papier, produkty farmaceutyczne, materiały roślinne, zabawki z tworzyw sztucznych, plastiki, polimery, paliwa alternatywne, żywice, guma, przyprawy, słoma, tekstylia, odpady, drewno itp.
ryby
drewno
orzechy
paliwa alternatywne, biopaliwa
Aby znaleźć najlepsze rozwiązanie dla swojego zadania analitycznego, odwiedź naszą bazę danych o aplikacjach
Uwęglanie to proces termochemiczny prowadzony bez użyciu tlenu, którego celem jest częściowy rozkład biomasy. Woda i substancje lotne są z niej uwalniane, a pozostały suchy, stały materiał jest nazywany biowęglem. W niektórych zastosowaniach biowęgiel może być użyty zamiast tradycyjnych paliw kopalnych, pomagając w ten sposób zredukować emisję CO2.
W prezentowanym materiale wideo, zarówno młyn tnący RETSCH SM 300 jak i obrotowy piec rurowy TSR CARBOLITE GERO zostały użyte jako część procesu zgazowania w celu wytworzenia paliwa jakim jest biowęgiel.
Firmy wchodzące w skład grupy Verder Scientific dostarczają rozwiązania wspierające Twój proces na każdym jego etapie, od przygotowania i analizy próbek, po obróbkę cieplną i wiele innych.
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Aplikacje | rozdrabnianie poprzez cięcie |
| Pola zastosowań | biologia, chemia / tworzywa sztuczne, inżynieria / elektronika, medycyna / farmacja, rolnictwo, środowisko / recycling, żywność |
| Materiał wejściowy | miekkie, średnio- twarde, twarde, elastyczne, włókniste |
| Zasada działania | ścieranie, cięcie |
| Wielkość wejściowa* | < 60 x 80 mm |
| Rozdrobnienie końcowe* | 0,25 - 20 mm |
| Prędkość przy 50 Hz (60 Hz) | 100 - 3000 min-1 |
| Prędkość obrotowa rotora | 4,7 - 20,3 m/s |
| Średnica rotora | 129,5 mm |
| Typy rotorów | rotor z ostrzami równoległymi / rotor 6-dyskowy / rotor V |
| Typy lejów zasypowych | uniwersalny, długi |
| Wykonanie materiałowe elementów rozdrabniających | stal nierdzewna, stal dla mielenie wolnego od zanieczyszczeń metalami, węglik wolframu |
| Wielkości sit | oczka trapezoidalne 0.25 / 0.50 / 0.75 / 1.00 / 1.50 mm oczka kwadratowe 2.00 / 4.00 / 6.00 / 8.00 / 10.00 / 20.00 mm |
| Systemy odbierania / pojemności | zbiornik na próbkę 5 l. / opcjonalnie: 30 l jednostka zbierająca 0,25 / 0,5 l. cyklon (0,25 l. - 30 l.) |
| Napęd | silnik asynchroniczny 3 fazowy z falownikiem |
| Moc napędu | 3 kW z kołem zamachowym ~ 28.5 kg |
| Dane elektryczne | różne napięcia zasilania |
| Podłączenie do sieci | 1-fazowa |
| Hamulec silnika | Tak |
| Stopień ochronny | IP 20 |
| W x H x D w pozycji zamkniętej | 576 (1080 otwarty) x 1677 x 750 mm (z rama mocującą oraz uniwersalnym zbiornikiem) |
| Waga netto | ~ 160 kg |
| Normy / Standardy | CE |
Rozdrabnianie w młynie SM 300 odbywa się na zasadzie cięcia i ścinania. Próbka wpada na dwustronnie łożyskowany rotor i dostaje się między umieszczone na nim podwójne ostrza tnące a ostrza rozmieszczone na obwodzie komory mielenia. W przypadku rotorów 6-dyskowych ostrza tnące tną próbkę w sposób sekwencyjny - ruch przypominający spiralę. Dodatkowe koło zamachowe połączone z wałkiem młyna gwarantuje niezwykłe osiągnięcia jeśli chodzi o wydajność, szybkość i jakość rozdrabniania. Dzięki regulowanej prędkości w zakresie od 100 do 3000 obr/min, SM 300 może być łatwo zaadoptowany do różnych aplikacji.
