Kruszarka szczękowa BB 400 Ergonomiczna obsługa i duża wielkość wejściowa materiału
Kruszarka szczękowa BB 400 została zaprojektowana specjalnie do prób o dużej wielkości wejściowej - nawet o wymiarach do 220 x 90 mm. Szerokość szczeliny można ustawiać bezstopniowo w zakresie 0-30 mm. W zależności od rodzaju materiału można uzyskać cząstki o wielkości do 2 mm, co daje stopień rozdrobnienia na poziomie 50. Wydajność kruszarki BB 400 może wynosić do 400 kg/h.
Kruszarki szczękowe RETSCH z serii BB dostępne są w 8 różnych rozmiarach. Wydajność i końcowe rozdrobnienie zależy od typu kruszarki, wybranej szerokości szczeliny i właściwości kruszonego materiału. Solidna konstrukcja, prosta obsługa i łatwe czyszczenie to cechy charakterystyczne dla wszystkich modeli kruszarek szczękowych RETSCH. Próbki o niewielkiej objętości są kruszone partiami; przy większych ilościach materiału kruszarki mogą pracować w trybie ciągłym.
Ergonomiczna obsługa i duża wielkość wejściowa materiału
W przypadku próbek o objętości do 10 litrów kruszarka BB 400 jest używana w trybie wsadowym; w przypadku większych objętości może pracować w trybie ciągłym. Dzięki modułowej konstrukcji składającej się z obudowy i ramy ta kruszarka szczękowa może być stosowana w wielu różnych aplikacjach. Przednie drzwi zapewniają bezpośredni dostęp do komory kruszenia i znajdują się na idealnej wysokości ułatwiającej ergonomiczne i łatwe czyszczenie. Zbiornik zasypowy z zabezpieczeniem przed wydostawaniem się odprysków można szybko i łatwo zdemontować. Kruszarka BB 400 posiada przyłącze do odsysania pyłu i jest zabezpieczona przed przeciążeniem mechanicznym. Skala wskazuje stopień zużycia szczęk kruszących, informując użytkownika, kiedy należy je wymienić. Komora krusząca jest dostępna w wykonaniu z 5 różnych materiałów, co zapewnia przygotowanie próbki w sposób neutralny dla analizy. Parametry techniczne i funkcje bezpieczeństwa sprawiają, że ta kruszarka szczękowa idealnie nadaje się do przygotowywania próbek w laboratoriach i do produkcji na małą skalę.
Przednie drzwi pozwalają na łatwe czyszczenie
Przyłącze do odciągu pyłu

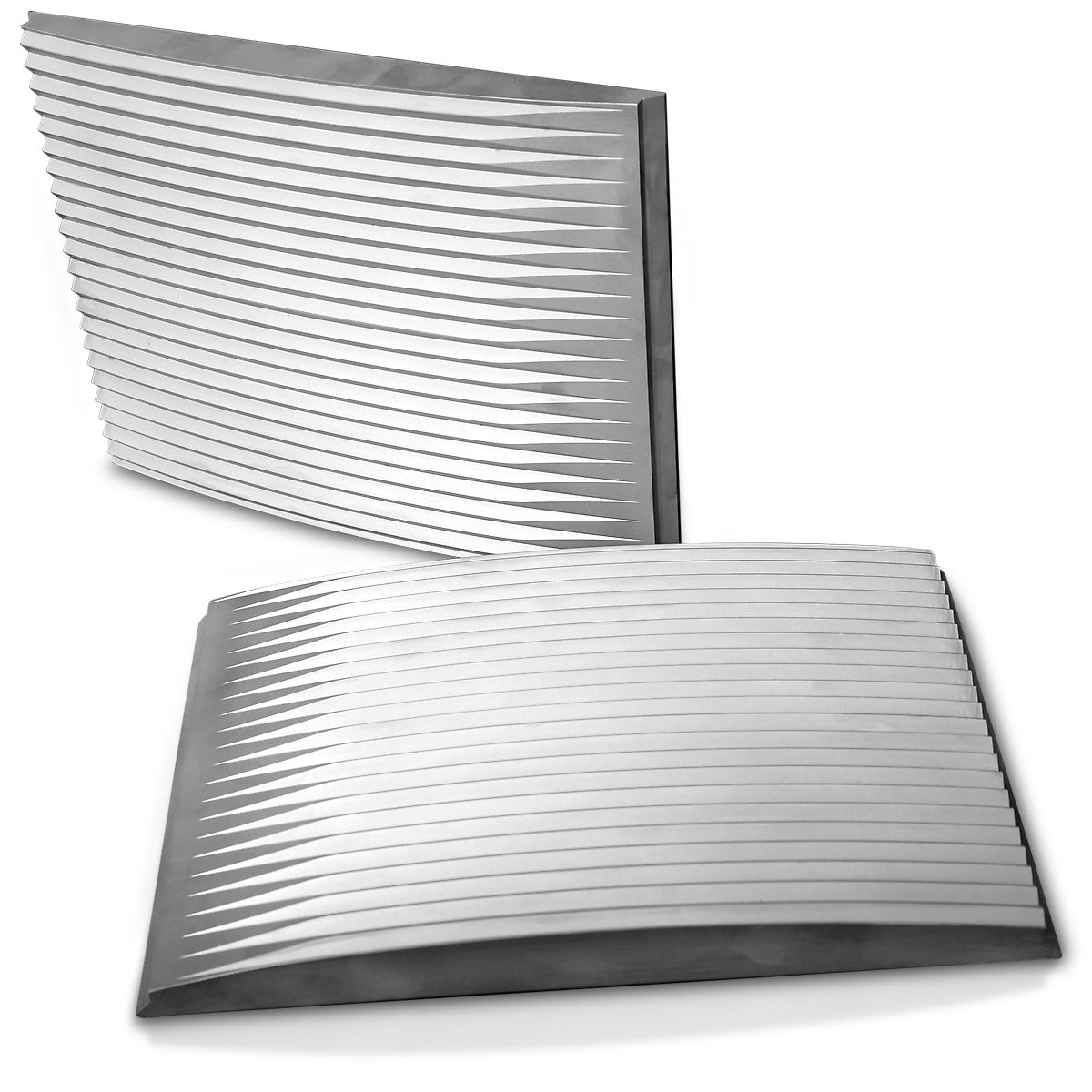

Szczęki oraz okładziny boczne dostępne w pięciu różnych wersjach materiałowych do wyboru w zależności od próbki oraz prowadzonej analizy:
W przypadku kruszarki szczękowej BB 400 dostępne są trzy rodzaje lejów zasypowych. Standardowy lej można opcjonalnie wyposażyć w specjalny wkłady. Ten dodatkowy wkład / lej może być umieszczony na stole i umożliwia załadunek do 10 litrów próbki. Po przymocowaniu go do standardowego leja za pomocą pręta łączącego próbka jest podawana do kruszarki BB 400 za pomocą ręcznego popychacza. Dostępny jest także specjalny lej do szybkiego i łatwego podawania rdzeni wiertniczych lub próbek o dużej objętości. Pokrywę można zamknąć, aby zapewnić ochronę przed rozpryskami.
Oprócz standardowego zbiornika na próbkę o objętości do 10 litrów, dostępne są dwie dodatkowe opcje. W przypadku pracy ciągłej idealnym wyborem jest lej wylotowy. Pojemnik o dużej objętości może pomieścić do 26 litrów próbki i jest wyposażony w elastyczny kołnierz łączący oraz uchwyt na kółkach. Ta wersja jest najlepszym wyborem do pracy bezpyłowej.
Wydajne kruszarki szczękowe firmy RETSCH idealnie nadają się do wstępnego kruszenia materiałów budowlanych, rud, granitu, ceramiki tlenkowej, kwarcu, żużlu, krzemu, węgla, stopów wolframu, klinkieru cementowego, itp.
cement klinkier
ceramika
katalizatory
drill core
Aby znaleźć najlepsze rozwiązanie dla swojego zadania analitycznego, odwiedź naszą bazę danych o aplikacjach
| Aplikacje | zgrubne i wstępne kruszenie |
| Pola zastosowań | chemia/ tworzywa sztuczne, geologia, inżynieria/ elektronika, materiały budowlane, metalurgia, szkło/ ceramika, środowisko/ recykling |
| Materiał wejściowy | średnio twarde, twarde, kruche, bardzo twarde |
| Zasada działania | ściskanie |
| Wielkość wejściowa* | < 220 x 90 mm |
| Rozdrobnienie końcowe* | < 2 mm |
| Wydajność* | 400 kg/h |
| Wykonanie materiałowe elementów rozdrabniających | stal manganowa, węglik wolframu, stal do mielenia bez wnoszenia metali ciężkich, NiHard4 |
| Szerokość szczęki | 220 x 90 mm |
| Ustawienie szczeliny | 0 - 30 mm |
| Wyświetlanie szerokości szczeliny | skala |
| Ustawienie punktu zerowego | Tak |
| Wskaźnik zużycia | tak, do minus 10 mm |
| wyjmowany lej | Tak |
| System przeciwpyłowy | Tak |
| Centralne smarowanie | - |
| Wersja na linię procesową | opcjonalnie |
| Pojemność odbieralnika | 10 l |
| Rama montażowa | rama vario (ustawiana do pracy ciągłej) |
| Napęd | silnik 3-fazowy |
| Moc napędu | 5.5 kW |
| Dane elektryczne | różne napięcia zasilania |
| Podłączenie do sieci | Zasilanie 3-fazowe |
| Stopień ochronny | IP 55 |
| W x H x D w pozycji zamkniętej | 695 x 1399 x 719 mm |
| Waga netto | ~ 400 kg |
| Normy / Standardy | CE |
Kruszarka szczękowa BB 400 to solidna i wydajna kruszarka z wymuszonym posuwem. Materiał wsadowy przechodzi przez lej z zabezpieczeniem przed wydostawaniem się odprysków i dostaje się do komory kruszenia. Rozdrabnianie odbywa się w klinowym obszarze pomiędzy stałym ramieniem kruszącym a ramieniem poruszanym przez mimośrodowy wał napędowy. Ruch eliptyczny powoduje zgniatanie próbki, która pod wpływem siły grawitacji przemieszcza się w kierunku szczeliny zgniatającej. Gdy tylko próbka jest mniejsza niż szerokość szczeliny wylotowej, wpada do wysuwanego kolektora znajdująca się wewnątrz kruszarki szczękowej. Płynne ustawianie szerokości szczeliny za pomocą skali zapewnia optymalne rozdrobnienie zgodnie z ustawioną wartością.
Z zastrzeżeniem zmian technicznych i błędów
